3GP CVM

3GP CVM

ТИПОВОЕ ПРИМЕНЕНИЕ

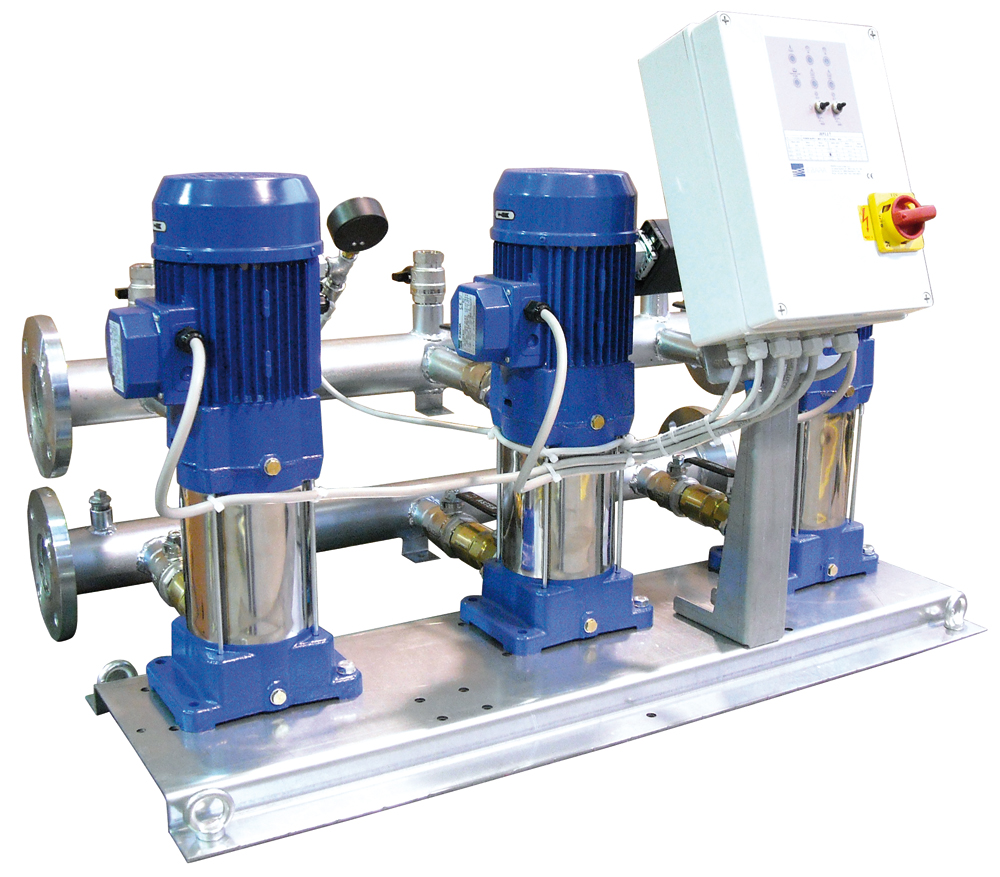

Основание и коллекторы бустерной установки выполнены из оцинкованной стали. Напорный коллектор подготовлен для установки 3 мембранных бака вертикального типа; на нем установлено 3 реле давления и манометр. Каждый насос на всасывании укомплектован задвижкой и обратным клапаном, с возможностью соединения с воздуховодом, и другой задвижкой на выходе. Блок управления крепится на специальный кронштейн, прикрепленный к основанию.
Блок управления и предохранения промаркирован знаком СЕ.
  • Комплектующие промаркированы знаками IMQ и VDE
  • Вспомогательная цепь низкого напряжения
  • Включение и выключение двигателей управляется двумя реле давления
  • Возможно соединение с поплавками или реле минимального давления, во избежание работы без воды на всасывании
  • Имеется устройство, изменяющее порядок включения насосов при каждом запуске
  • Электропитание: - однофазное 230 В, 50 Гц
- трехфазное 400 В, 50 Гц
  • Прямой пуск
  • Плавкие предохранители силовой цепи
  • Плавкие предохранители вспомогательной цепи
  • Класс электробезопасности IP 55
  • Общий рубильник линии с блокировкой дверцы
  • Выключатели авто - 0 - руч. для каждого насоса
  • Перезапуск тепловой защиты
  • Индикаторная лампа:
- наличие сети
- работа двигателя
- сигнализация уровня воды
- защита двигателя (только для трехфазной версии)
  • Возможность вывода сигнализации
  • По заказу могут быть использованы блоки управления специальной версии

ПРИНЦИП РАБОТЫ
Расход или утечка воды в системе при остановленных насосах приводит к понижению давления с последующим замыканием контакта реле давления с более высокой настройкой, что определяет запуск первого электронасоса. Если расход воды превышает производительность насоса, давление продолжает понижаться до замыкания контакта второго реле давления и возможного третьего реле давления и запуска другого или других двух основных насосов. Прекращение или сокращение расхода воды приводит к повышению давления в системе с размыканием контактов реле давления и последовательной остановке насосов. Смена порядка включения двух двигателей сокращает число часовых запусков отдельных насосов и обеспечивает их равномерное использование. Подсоединение к блоку управления поплавка или реле минимального давления (как в случае подачи воды из резервуара первичного сбора, так и из водопровода) помогает избежать наиболее распространенной неисправности электронасосов: отсутствие воды на всасывании.

Характеристики насоса смотрите в технической спецификации к изделию CVM
