CDX-CDXL

CDX-CDXL

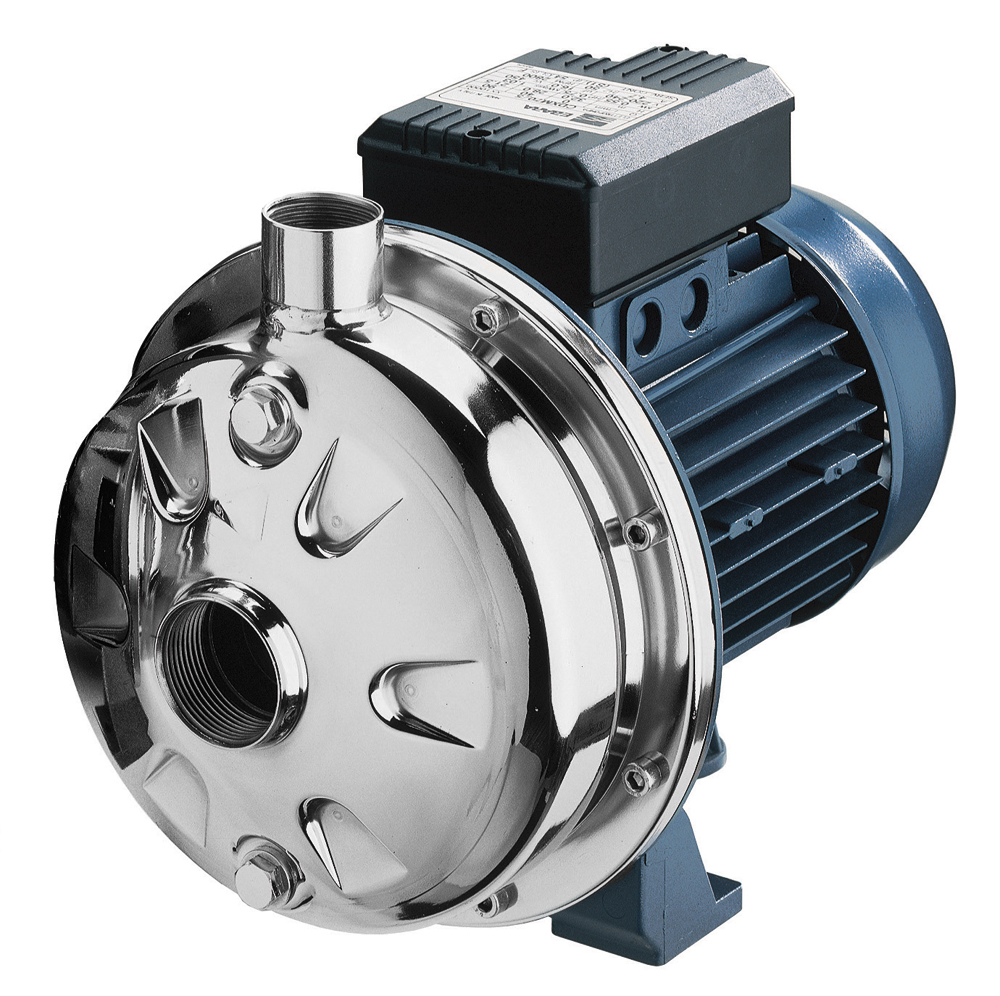

ОДНОСТУПЕНЧАТЫЕ ЦЕНТРОБЕЖНЫЕ ЭЛЕКТРОНАСОСЫ
Одноступенчатые центробежные насосы из нержавеющей стали AISI 304 и AISI 316

ПРИМЕНЕНИЕ
• Бытовые напорные станции
• Садовое орошение
• Мойки
• Водоочистительные установки
• Башенные градирни
• Перекачивание чистой воды общего назначения

ТЕХНИЧЕСКИЕ ДАННЫЕ
• Прочная гидравлическая структура
• Компактные размеры

ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСА
• Максимальное рабочее давление: 8 бар
• Макс. температура жидкости:
-5°C ÷ +60°C для CDХ(L) 70/05-70/07-90/10
-5°C ÷ +90°C для остальной гаммы CDХ(L)
-5°C ÷ +110°C в версии H-HS-HW-HSW-E
• G1½ входное соединение для CDX(L) 200, G1¼ для остальной гаммы
• G1 выходное соединение
• MEI > 0,4
Более подробные данные смотрите в наших Руководствах по эксплуатации

ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЯ
• Двигатели высокой энергетической эффективности IE2 от 0,75 кВт
• Асинхронный 2-хполюсный двигатель самовентилируемый
• Класс изоляции F
• Класс электробезопасности IP55
• Однофазное напряжение 230 В ±10% 50 Гц,
   трехфазное напряжение 230/400 В ±10% 50 Гц
• Постоянно включенный конденсатор и встроенная тепловая
   защита с автоматическим перезапуском для однофазного
   двигателя
• Для трехфазной версии тепловая защита должна быть предусмотрена потребителем.

МАТЕРИАЛЫ
версия в AISI 304:
• Корпус насоса, рабочее колесо, диффузор и кольцо уплотнения из AISI 304
• Вал из AISI 303 (часть, контактирующая с жидкостью)
версия (L) в AISI 316:
• Корпус насоса, рабочее колесо, диффузор и кольцо уплотнения из AISI 316

• Вал из AISI 316 (часть, контактирующая с жидкостью)

• Кронштейн и корпус двигателя из алюминия
• Торцевое уплотнение из:
- Керамики/Графита/NBR (стандартное)
- Керамики/Графита/FPM (версия Н)
- SiC/SiC/FPM (версия HS)
- Вольфрамового карбида/Вольфрамового карбида/FPM (версия HW)
- SiC/Вольфрамового карбида/FPM (версия HSW)
- Керамики/Графита/EPDM (версия Е)
- Вольфрамового карбида/Специального Графита/EPDM (версия U3CEGG)
