ПРОМЫШЛЕННЫЕ ВОДОНАПОРНЫЕ СИСТЕМЫ

ТИПОВОЕ ПРИМЕНЕНИЕ

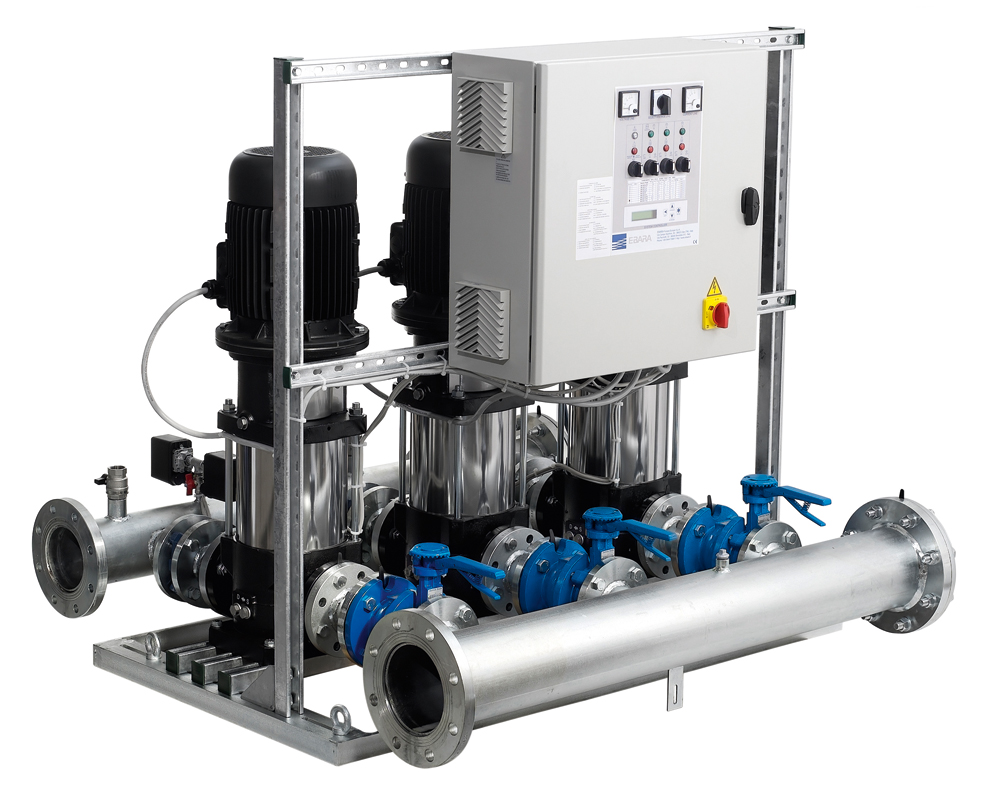

Основание и коллекторы бустерной установки выполнены из оцинкованной стали. Напорный коллектор подготовлен для установки 3 мембранных бака вертикального типа; на нем установлено 3 реле давления и манометр. Каждый насос на всасывании укомплектован задвижкой и обратным клапаном, с возможностью соединения с воздуховодом, и другой задвижкой на выходе. Блок управления крепится на специальный кронштейн, прикрепленный к основанию. Основание и коллекторы бустерной установки выполнены из оцинкованной стали. Напорный коллектор подготовлен для установки 3 мембранных бака вертикального типа; на нем установлено 3 реле давления и манометр. Каждый насос на всасывании укомплектован задвижкой и обратным клапаном, с возможностью соединения с воздуховодом, и другой задвижкой на выходе. Блок управления крепится на специальный кронштейн, прикрепленный к основанию.
Блок управления и предохранения промаркирован знаком СЕ. Блок управления и предохранения промаркирован знаком СЕ.
• Комплектующие промаркированы знаками IMQ и VDE • Комплектующие промаркированы знаками IMQ и VDE
• Вспомогательная цепь низкого напряжения • Вспомогательная цепь низкого напряжения
• Включение и выключение двигателей управляется тремя • Включение и выключение двигателей управляется тремя
реле давления реле давления
• Возможно соединение с поплавками или реле минимального давления, во избежание работы без воды на всасывании • Возможно соединение с поплавками или реле минимального давления, во избежание работы без воды на всасывании
• Имеется устройство, изменяющее порядок включения • Имеется устройство, изменяющее порядок включения
насосов при каждом запуске насосов при каждом запуске
- Трехфазное питание 400 В, 50 Гц - Трехфазное питание 400 В, 50 Гц
• Пуск: • Пуск:
- прямой для мощностей до 7,5 кВт - прямой для мощностей до 7,5 кВт
- по схеме "звезда-треугольник" для мощностей выше 7,5 кВт - по схеме "звезда-треугольник" для мощностей выше 7,5 кВт
• Плавкие предохранители силового контура • Плавкие предохранители силового контура
• Плавкие предохранители вспомогательного контура • Плавкие предохранители вспомогательного контура
• Класс электробезопасности IP 55 • Класс электробезопасности IP 55
• Общий рубильник линии с блокировкой дверцы • Общий рубильник линии с блокировкой дверцы
• Выключатели авто - 0 - руч. для каждого насоса • Выключатели авто - 0 - руч. для каждого насоса
• Перезапуск тепловой защиты • Перезапуск тепловой защиты
• Индикаторная лампа: • Индикаторная лампа:
- наличие сети - наличие сети
- работа двигателя - работа двигателя
- сигнализация уровня воды - сигнализация уровня воды
- защита двигателя - защита двигателя
• Возможность вывода сигнализации • Возможность вывода сигнализации
• По заказу могут быть использованы блоки управления специальной версии • По заказу могут быть использованы блоки управления специальной версии

ПРИНЦИП РАБОТЫ
Расход или утечка воды в системе при остановленных насосах Расход или утечка воды в системе при остановленных насосах
приводит к понижению давления с последующим замыканием контакта реле давления с более высокой настройкой, что приводит к понижению давления с последующим замыканием контакта реле давления с более высокой настройкой, что
определяет запуск первого электронасоса. Если расход воды определяет запуск первого электронасоса. Если расход воды
превышает производительность насоса, давление продолжает понижаться до замыкания контакта второго реле давления и возможного третьего реле давления и запуска другого или других двух основных насосов. Прекращение или сокращение превышает производительность насоса, давление продолжает понижаться до замыкания контакта второго реле давления и возможного третьего реле давления и запуска другого или других двух основных насосов. Прекращение или сокращение
расхода воды приводит к повышению давления в системе с размыканием контактов реле давления и последовательной остановке насосов. Смена порядка включения двух двигателей сокращает число часовых запусков отдельных насосов и обеспечивает их равномерное использование. Подсоединение к блоку управления поплавка или реле минимального давления (как в случае подачи воды из резервуара первичного сбора, так и из водопровода) помогает избежать наиболее распространенной неисправности электронасосов: отсутствие воды на всасывании. расхода воды приводит к повышению давления в системе с размыканием контактов реле давления и последовательной остановке насосов. Смена порядка включения двух двигателей сокращает число часовых запусков отдельных насосов и обеспечивает их равномерное использование. Подсоединение к блоку управления поплавка или реле минимального давления (как в случае подачи воды из резервуара первичного сбора, так и из водопровода) помогает избежать наиболее распространенной неисправности электронасосов: отсутствие воды на всасывании.

Характеристики насоса смотрите в технической спецификации к изделию ЕVM Характеристики насоса смотрите в технической спецификации к изделию ЕVM
