БЛОКИ УПРАВЛЕНИЯ 1 ТРЕХФАЗНЫМ ЭЛЕКТРОНАСОСОМ С ПУСКОМ ПО СХЕМЕ "ЗВЕЗДА-ТРЕУГОЛЬНИК" И ТЕПЛОВОЙ ЗАЩИТОЙ

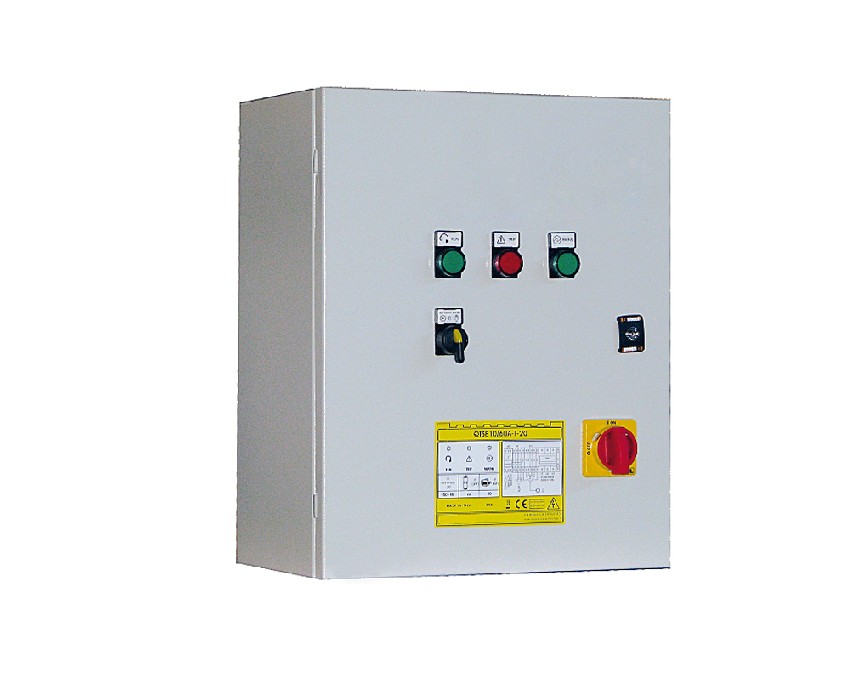

Электромеханический блок для управления одним трехфазным электронасосом Электромеханический блок для управления одним трехфазным электронасосом

ТЕХНИЧЕСКИЕ ДАННЫЕ
• Электропитание 3~ 50/60 Гц 400 В ±10%; • Электропитание 3~ 50/60 Гц 400 В ±10%;
• Общий рубильник с блокировкой дверцы; • Общий рубильник с блокировкой дверцы;
• Трансформатор для питания вспомогательных цепей; • Трансформатор для питания вспомогательных цепей;
• Контакторы; • Контакторы;
• Реле времени с регулируемой выдержкой переключения со звезды на треугольник (0,1 ÷ 600 сек) ; • Реле времени с регулируемой выдержкой переключения со звезды на треугольник (0,1 ÷ 600 сек) ;
• Класс электробезопасности IP55 • Класс электробезопасности IP55

ВВОДЫ
• 4 ввода низкого напряжения для: • 4 ввода низкого напряжения для:
- аварийной остановки SL/SP STOP (например, поплавковый выключатель для защиты от сухого хода), срабатывающей как в АВТОМАТИЧЕСКОМ, так и в РУЧНОМ режиме; - аварийной остановки SL/SP STOP (например, поплавковый выключатель для защиты от сухого хода), срабатывающей как в АВТОМАТИЧЕСКОМ, так и в РУЧНОМ режиме;
- пуска и остановки в режиме SL/SP 1 (например, поплавковый выключатель для управления); - пуска и остановки в режиме SL/SP 1 (например, поплавковый выключатель для управления);
- сигнализации в случае достижения максимального уровня воды; - сигнализации в случае достижения максимального уровня воды;
- блокировки двигателя при срабатывании теплового датчика - блокировки двигателя при срабатывании теплового датчика

УПРАВЛЕНИЯ И СИГНАЛИЗАЦИИ
• Переключатель для выбора режимов АВТОМАТИЧЕСКИЙ - ВЫКЛЮЧЕН - РУЧНОЙ; • Переключатель для выбора режимов АВТОМАТИЧЕСКИЙ - ВЫКЛЮЧЕН - РУЧНОЙ;
• 3 индикаторных лампы для сигнализации: • 3 индикаторных лампы для сигнализации:
- Наличия электропитания; - Наличия электропитания;
- Работы электронасоса; - Работы электронасоса;
- Срабатывания защитя - Срабатывания защитя

СИГНАЛИЗАЦИИ И ЗАЩИТЫ
• Тепловое реле, чувствительное к отсутствию фазы, взводимое изнутри; • Тепловое реле, чувствительное к отсутствию фазы, взводимое изнутри;
• Плавкие предохранители двигателя; • Плавкие предохранители двигателя;
• Плавкие предохранители вспомогательных цепей; • Плавкие предохранители вспомогательных цепей;
• Вывод сигнализации 24 В перем. т., активируемый срабатыванием • Вывод сигнализации 24 В перем. т., активируемый срабатыванием
защиты от перегрузки в случае достижения максимального уровня воды. защиты от перегрузки в случае достижения максимального уровня воды.
• Блокировка двигателя при срабатывании теплового датчика • Блокировка двигателя при срабатывании теплового датчика

УСЛОВИЯ ЭКСПЛУАТАЦИИ
• Температура окружающей среды -5 / +40°C; • Температура окружающей среды -5 / +40°C;
• Относительная влажность 50% при максимальной температуре • Относительная влажность 50% при максимальной температуре
40°C. 40°C.

ПРИМЕЧАНИЯ
• Значение мощности указано в качестве примера. Для правильного • Значение мощности указано в качестве примера. Для правильного
выбора блока управления удостоверьтесь, что потребление тока выбора блока управления удостоверьтесь, что потребление тока
в Амперах двигателя находится в пределах двух значений рабочего тока блока управления. в Амперах двигателя находится в пределах двух значений рабочего тока блока управления.
• Шкаф выполнен из термопластикового материала (Р) до 28 А, • Шкаф выполнен из термопластикового материала (Р) до 28 А,
металлический (М) для высших величин 36 ÷ 860 А. металлический (М) для высших величин 36 ÷ 860 А.
