5-е поколение поколение системы частотного управления насосами HYDROVAR


Контроллер HYDROVAR от Xylem в последнее время стал синонимом энергоффективного управления работы насосов с постоянной частотой вращения двигателей.

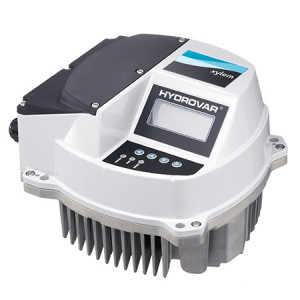

HYDROVAR — это интеллектуальный контроллер, который регулирует производительность насоса в соответствии с потребностью в воде.

Он управляет скоростью стандартного двигателя IEC, преобразовывая постоянное напряжение и частоту тока сети питания.

Этот контроллер можно с легкостью установить на любую новую насосную систему, либо модернизировать с его помощью уже работающие насосы, используя удобные быстроразъемные хомуты «закрепи и включай».

Размеры насосных систем зачастую превышают их целевые потребности, вследствие чего расходуется значительное количество лишней энергии.

Только частичная нагрузка помогает экономить до 70% энергии. Вложенные в контроллер средства обычно окупаются менее чем за 2 года, в зависимости от стоимости электроэнергии и времени работы насоса.

Двигатель, работающий на скорости, составляющей 80% от максимальной, потребляет на 48% меньше энергии и позволяет значительно сократить выбросы углекислого газа.

Работа контроллера регулируется различными параметрами: постоянное давление, кривая «расход — напор», постоянная подача или управление с помощью внешнего сигнала. Помимо этих основных функций HYDROVAR может выполнять действия, которые обычно доступны только самым совершенным компьютеризованным системам управления: остановка насоса или насосов при нулевой потребности; остановка насоса или насосов в случае сбоя подачи воды; защита от сухого хода; стандартная функция 2-го обязательного входного значения, позволяющая переключаться между двумя различными уставками давления с помощью внешнего переключателя; отказ датчика и избыточный нагрев преобразователя и двигателя, защищающие насос и двигатель от повышенного и пониженного напряжения.

К прочим функциям относятся: автоматические тесты; автоматическая циклическая смена насосов с опережающим и отстающим коэффициентом мощности; память для сигналов отказа преобразователя; счетчик рабочего времени; двухуровневая защита паролем (при необходимости).

Контроллеры HYDROVAR 5-го поколения: новый уровень надежности, безопасности, защиты и производительности.

Удобный и безопасный доступ к электропроводке

  • Отдельная клеммная коробка с крышкой.
  • Все внутренние электронные компоненты защищены.

Расширенный диапазон

  • Характеристики новых моделей:
  • 1,5 кВт, 3 фазы, 380—460 В;
  • 1,5—11 кВт, 3 фазы, 208—240 В;
  • 3 и 4 кВт, 1 фаза, 208—240 В.

Особенности HYDROVAR:

  • HYDROVAR можно установить на любой стандартный двигатель IEC мощностью до 22 кВт. Комплекты для настенного монтажа предоставляются по запросу.
  • Отсутствие необходимости в отдельном микропроцессоре.
  • Отсутствие необходимости в отдельных шкафах управления.
  • Отсутствие необходимости в больших резервуарах под давлением.
  • Отсутствие необходимости в противоконденсатных нагревателях, поскольку они уже входят в стандартную комплектацию.
  • IP55.
  • Журналы ошибок, календарь и часы реального времени.
  • Высококачественный корпус из алюминия.

Усовершенствованное устройство управления двигателем

  • Меньшая температура нагрева двигателя.
  • Увеличенный срок эксплуатации двигателя.
  • Благодаря встроенной отключаемой программной защите использование пассивного термоконтроля двигателя может быть необязательным.
  • Минимальные потери мощности в приводе.

Встроенный фильтр общих гармонических искажений тока на входе (THDi)

  • Способствует увеличению срока эксплуатации оборудования.
  • Отсутствие необходимости в фильтрах линейной индуктивности.
  • Улучшение качества электроэнергии из сети.
  • Меньший нагрев кабелей.

Расширенные коммуникационные возможности

  • BACnet и Modbus в стандартной комплектации.
  • Карта Wi-Fi в дополнительной комплектации.

Параметры управления

  • Стандартная функция управления несколькими насосами (от 1 до 8).
  • Постоянное давление.
  • Постоянная подача.
  • Кривая «расход — напор».
  • Управление с помощью внешнего сигнала 4—20 мА или 0—10 В.
  • Автоматический тест и автоматическая смена.
  • Остановка в случае отсутствия потребности в воде.
  • Встроенный плавный пуск/останов.
  • Полный комплект аналоговых и цифровых входов и выходов.
  • Премиум-карта (premium card) оснащена двумя дополнительными входами и выходами.

Более удобный ввод в эксплуатацию и управление

  • Меню быстрого запуска позволяет выполнять настройку быстрее.
  • Большой ЖК-дисплей с дополнительными параметрами управления.
  • Программное обеспечение на 28 языках.
  • Запрограммированные параметры для стандартных двигателей.

Встроенная защита HYDROVAR

  • Пониженное и повышенное напряжение.
  • Защита от перегрузки по току / короткого замыкания выхода.
  • Защита от низкого уровня воды (с помощью реле давления/потока / поплавкового выключателя).
  • Неисправность датчика.
  • Перегрев двигателя.
  • Перегрев преобразователя.
  • Минимальный пороговый предел / предел конвейера.
