БЫТОВЫЕ НАПОРНЫЕ СТАНЦИИ ТИПОВОЕ ПРИМЕНЕНИЕ

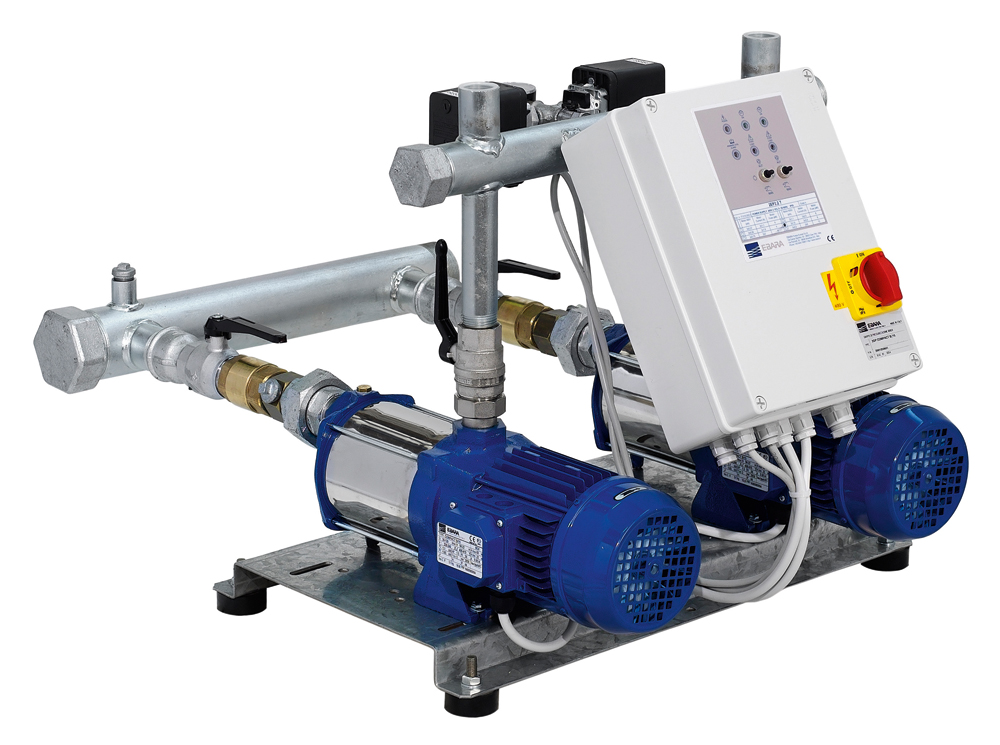

Основание и коллекторы насосной станции выполнены из оцинкованной стали. Напорный коллектор подготовлен для установки 2 мембранных бака вертикального типа; на нем установлено 2 реле давления, блок управления и манометр. Каждый насос на всасывании укомплектован задвижкой и обратным клапаном, с возможностью соединения с воздуховодом, и другой задвижкой на выходе. Основание и коллекторы насосной станции выполнены из оцинкованной стали.
Блок управления и защиты промаркирован СЕ.
- Комплектующие промаркированы знаками IMQ и VDE
- Вспомогательная цепь низкого напряжения
- Включение и выключение двигателей управляется двумя реле давления реле давления
- Возможно соединение с поплавками или реле минимального давления для защиты от работы без воды на всасывании
- Имеется устройство, изменяющее порядок включения насосов при каждом запуске насосов при каждом запуске
- Электропитание:
- Однофазное 230 В, 50 Гц
- Трехфазное 400 В, 50 Гц
- Прямой пуск
- Плавкие предохранители силовой цепи
- Плавкие предохранители вспомогательной цепи
- Класс электробезопасности IP 55
- Общий рубильник линии с блокировкой дверцы
- Выключатели авто - 0 - руч. для каждого насоса
- Перезапуск тепловой защиты
- Индикаторная лампа:
- наличие сети;
- работа двигателя в режиме;
- сигнализация уровня воды;
- защита двигателя (только для трехфазной версии).
- Возможность вывода сигнализации
- По заказу могут быть использованы блоки управления специальной версии
ПРИНЦИП РАБОТЫ
Расход или утечка воды в системе при остановленных насосах, что приводит к понижению давления с последующим замыканием контакта реле давления с более высокой настройкой, что определяет запуск первого электронасоса. Если расход воды определяет запуск первого электронасоса. Если расход воды превышает производительность насоса, давление продолжает понижаться до замыкания контакта второго реле давления и запуска второго насоса. Прекращение или сокращение превышает производительность насоса, давление продолжает понижаться до замыкания контакта второго реле давления и запуска второго насоса. Прекращение или сокращение расхода воды приводит к повышению давления в системе с размыканием контактов реле давления и последовательной остановке насосов. Смена порядка включения двух двигателей сокращает число часовых запусков отдельных насосов и обеспечивает их равномерное использование. Подсоединение к блоку управления поплавка или реле минимального давления (как в случае подачи воды из резервуара первичного сбора, так и из водопровода) помогает избежать наиболее распространенной неисправности электронасосов: отсутствие воды на всасывании. расхода воды приводит к повышению давления в системе с размыканием контактов реле давления и последовательной остановке насосов.
Характеристики насоса смотрите в технической спецификации к изделию COMPACT
