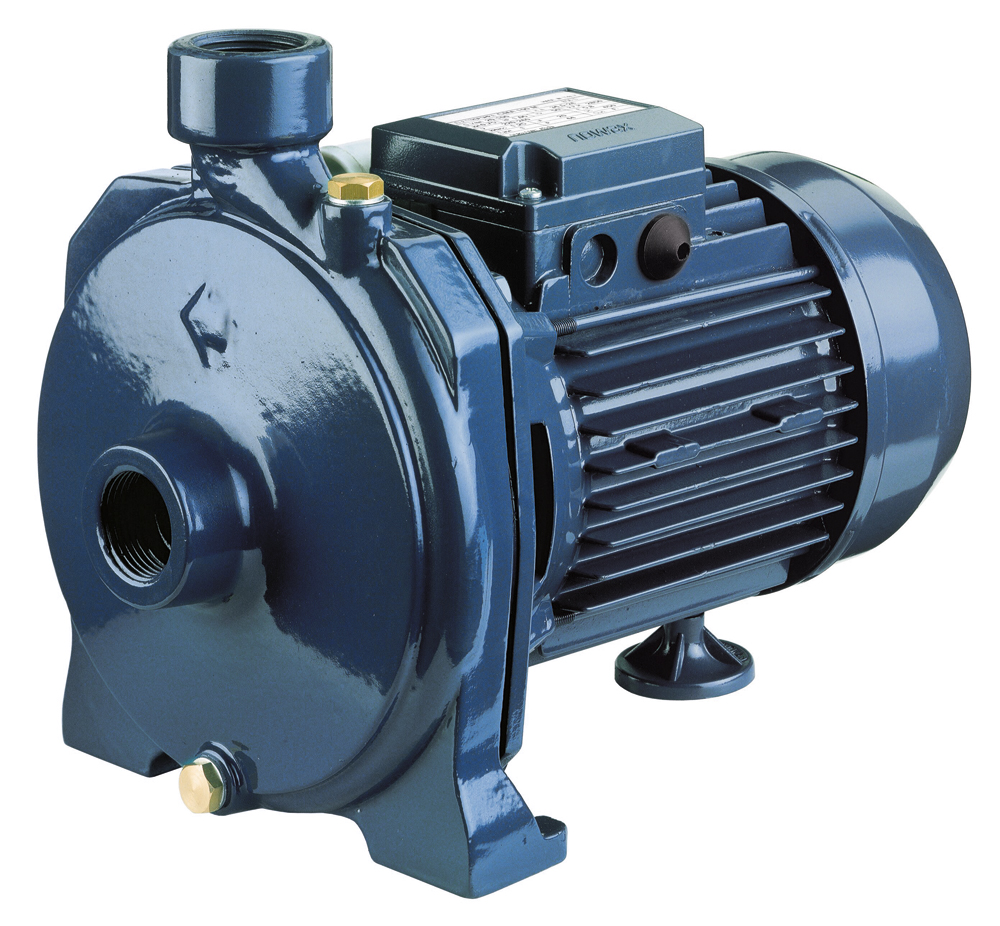

CM(A-B-C-D) - CMR

• Имеются с латунным рабочим колесом (CMA 0.50 M GO, CMA 0.75 M GO,

CMA 1.00 M GO)

Версия CMR укомплектована открытым рабочим колесом

• Могут быть установлены на агрегаты промышленного назначения.



• Максимальное рабочее давление:

- 6 бар для CMA 0.50 - 0.75 - 1.000.50 - 0.75 - 1.00, CMB 0.75 - 1.00 - 1.50 - 2.00 - 3.00,

CMC, CMD ,CMR

- 8 бар для CMA 1.50 - 2.00 - 3.00, CMB 4.00 - 5.50

•  Макс. температура жидкости:

- 40°C для CMA 0.50 - 0.75 - 1.000.50 - 0.75 - 1.00

- 90°C для остальной гаммы

• Входное соединение G1 для CMA 0.50 - 0.75 - 1.000.50 - 0.75 - 1.00

G1¼ для CМA 1.50 - 2.00 - 3.00, G1½ для CMR, G2 CMB - CMC,

G2½ для CMD

• Выходное соединение G1 для CMA, G1¼ для CMB, G1½ для CMR ,G2 для CMC,

G2½ для CMD

MEI>0,4 (CMA-CMC), MEI>0,1 (CMB-CMD) Более подробные данные смотрите в наших Руководствах по эксплуатации



• Двигатели высокой энергетической эффективности IE2 от 0,75 кВт

• Асинхронный 2-хполюсный двигатель самовентилируемый

• Класс изоляции F

• Класс электробезопасности IP44

• Однофазное напряжение 230 В ±10% 50 Гц,

    трехфазное напряжение 230/400 В ±10% 50 Гц

• Постоянно включенный конденсатор и встроенная тепловая

    защита с автоматическим перезапуском для однофазного

    двигателя

• Для трехфазной версии тепловая защита должна быть предусмотрена потребителем.



• Корпус насоса из чугуна

• Торцевое уплотнение из Графита/Керамики/NBR

• Рабочее колесо:

• из PPE+PS, упроченного стекловолокном, для CMA 0.50 - 0.75 - 1.000.50 - 0.75 - 1.00

- из латуни для CMA 1.50 - 2.00 - 3.00, CMB 2.00 - 3.00 - 4.00 - 5.50, CMR 0.75-1.00

- из чугуна для CMB 0.75 - 1.00 - 1.500.75 - 1.00 - 1.50, CMC, CMD

• Вал:

- из AISI 416 (полностью) для CMA 0.50

- из AISI 303 (часть, контактирующая с жидкостью) для CMA 0.75-1.00-1.50 - 2.00 - 3.00, CMB 1.50 - 2.00 - 3.00,

CMD 1.50 - 2.00 - 3.00, CMR 0.75-1.00

- из AISI 304 (часть, контактирующая с жидкостью) для CMB 4.00 - 5.50, CMD 4.00

• Кронштейн:

- из алюминия для CMA 0.50 - 0.75 - 1.000.50 - 0.75 - 1.00, CMB 0.75 - 1.00,

CMC 0.75 - 1.00, CMR 0.75 - 1.00

- из чугуна для остальной гаммы
