БУСТЕРНЫЕ УСТАНОВКИ ПОЖАРОТУШЕНИЯ UNI EN 12845

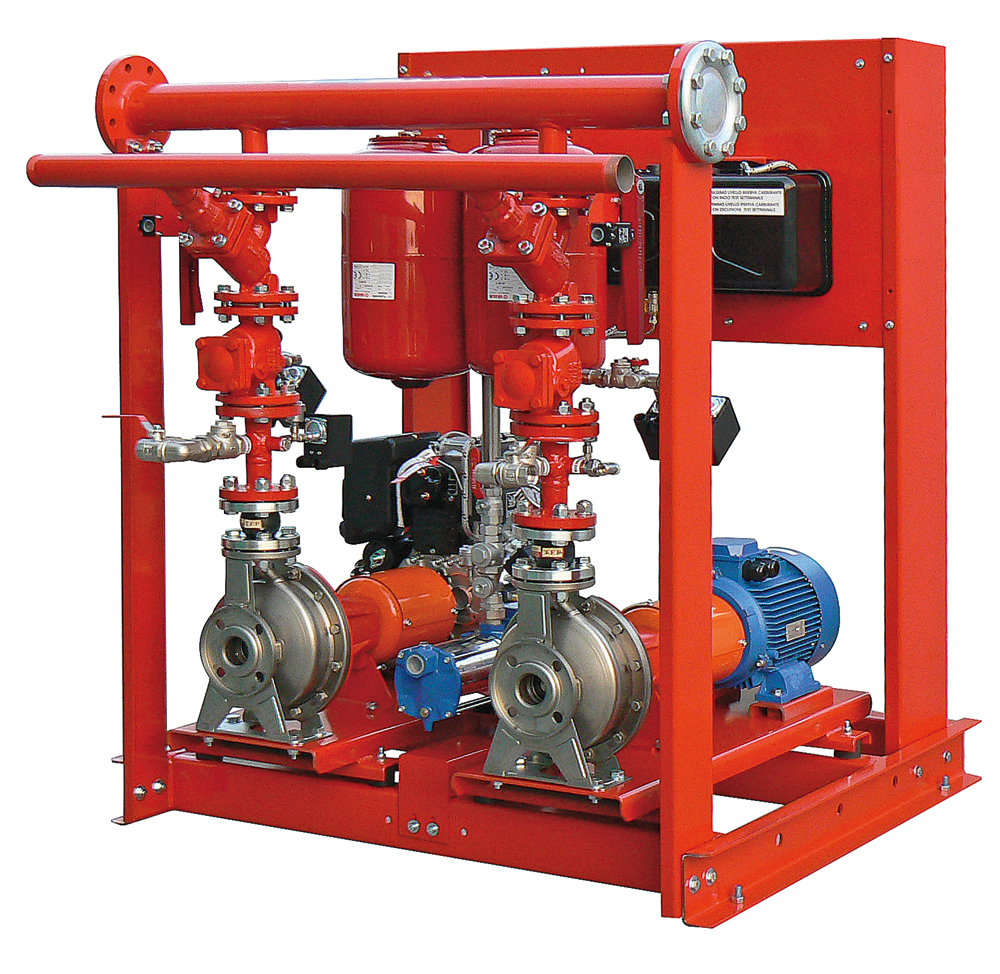

Бустерные установки пожаротушения EBARA типа FFS-FFB предназначены для водоснабжения с автоматическим управлением в автоматических установках пожаротушения по нормативу Евросоюза UNI EN 12845. Бустерные установки пожаротушения EBARA типа FFS-FFB предназначены для водоснабжения с автоматическим управлением в автоматических установках пожаротушения по нормативу Евросоюза UNI EN 12845.

Принцип работы
Согласно положениям норматива Евросоюза UNI EN 12845, включение насосов подпитки установки пожаротушения осуществляется двумя реле давления через электрический блок управления, подключенный к каждому насосу. Насосы должны работать непрерывно до остановки, которая производится только при помощи ручной команды. Включение насосов подпитки может привести к одновременному срабатыванию дистанционных звуковой и световой сигнализаций. Согласно положениям норматива Евросоюза UNI EN 12845, включение насосов подпитки установки пожаротушения осуществляется двумя реле давления через электрический блок управления, подключенный к каждому насосу. Насосы должны работать непрерывно до остановки, которая производится только при помощи ручной команды. Включение насосов подпитки может привести к одновременному срабатыванию дистанционных звуковой и световой сигнализаций.
Компенсационный насос (джокей) малого расхода включается в случае небольших утечек в системе. Включение и выключение джокей-насоса осуществляется автоматически через входящий в комплект собственный пульт управления и соответствующее реле давления, настроенное на значение давления, слегка выше значения реле давления насоса подпитки. Остановка производится после восстановления давления в системе. Компенсационный насос (джокей) малого расхода включается в случае небольших утечек в системе. Включение и выключение джокей-насоса осуществляется автоматически через входящий в комплект собственный пульт управления и соответствующее реле давления, настроенное на значение давления, слегка выше значения реле давления насоса подпитки. Остановка производится после восстановления давления в системе.
Звуковая-световая сигнализация показывает также отсутствие фазы, напряжения, воды и возможное неправильное положение отсечных клапанов на всасывании и нагнетании. Звуковая-световая сигнализация показывает также отсутствие фазы, напряжения, воды и возможное неправильное положение отсечных клапанов на всасывании и нагнетании.
Электрические блоки управления укомплектованы сигнализацией работы насоса. Электрические блоки управления укомплектованы сигнализацией работы насоса.

Нормативы и регламенты
Бустерные установки пожаротушения FFS-FFB спроектированы и изготовлены в соответствии с следующими регламентами и нормативами: Бустерные установки пожаротушения FFS-FFB спроектированы и изготовлены в соответствии с следующими регламентами и нормативами:
• Норматив UNI EN 12845, оборудование для пожаротушения, водоснабжения автоматических систем • Норматив UNI EN 12845, оборудование для пожаротушения, водоснабжения автоматических систем
• Норматив UNI EN 12845/10779, системы пожаротушения - Сети гидрантов • Норматив UNI EN 12845/10779, системы пожаротушения - Сети гидрантов
• Директива по машиностроению 2006/42/ЕС • Директива по машиностроению 2006/42/ЕС
• Директива на низковольтное оборудование 2006/95/CE • Директива на низковольтное оборудование 2006/95/CE
• Директива на электромагнитную совместимость 2004/108 • Директива на электромагнитную совместимость 2004/108
• Нормативы Евросоюза: EN60204-1; CEI EN60439-1; EN61000-6-4; EN61000-6-2 • Нормативы Евросоюза: EN60204-1; CEI EN60439-1; EN61000-6-4; EN61000-6-2

Условия эксплуатации
Бустерные установки пожаротушения FFS-FFB используются исключительно в соответствии с положениями норматива UNI EN 12845 LH, OH, HH, при водоснабжении с автоматическим управлением для автоматических систем пожаротушения в жилых домах и промышленности. Перекачиваемая вода не должна содержать взвешенных твердых частиц и волокон, растительности, агрессивных и коррозийных химических веществ (UNI EN 12845 8.6). Бустерные установки пожаротушения FFS-FFB используются исключительно в соответствии с положениями норматива UNI EN 12845 LH, OH, HH, при водоснабжении с автоматическим управлением для автоматических систем пожаротушения в жилых домах и промышленности. Перекачиваемая вода не должна содержать взвешенных твердых частиц и волокон, растительности, агрессивных и коррозийных химических веществ (UNI EN 12845 8.6).
• Минимальная температура перекачиваемой воды 0°C, макс. температура 40°C (25°C для погружных многоступенчатых насосов) • Минимальная температура перекачиваемой воды 0°C, макс. температура 40°C (25°C для погружных многоступенчатых насосов)
• Рабочая температура окружающей среды 4°÷40°C на высоте над уровнем моря не более 1000 м. • Рабочая температура окружающей среды 4°÷40°C на высоте над уровнем моря не более 1000 м.
• Макс. относительная влажность 50% при +40°C • Макс. относительная влажность 50% при +40°C
ПРИМЕЧАНИЕ: по возможности бустерная установка должна быть установлена с положительным подпором (UNI EN 12845) ПРИМЕЧАНИЕ: по возможности бустерная установка должна быть установлена с положительным подпором (UNI EN 12845)
ПРИМЕЧАНИЕ: каждый насос должен иметь отдельный всасывающий трубопровод (UNI EN 12845). ПРИМЕЧАНИЕ: каждый насос должен иметь отдельный всасывающий трубопровод (UNI EN 12845).

Имеющиеся версии
Бустерные установки пожаротушения EBARA поставляются в шести версиях:
• FFS 11/21 3PS: установка состоит из одного или двух главных поверхностных моноблочных электронасосов и одного жокея-электронасоса;
• FFBE 11/21 ENR: установка состоит из одного или двух главных поверхностных моноблочных электронасосов и одного жокея-электронасоса;
• FFS 11/21 EVMG: установка состоит из одного или двух главных поверхностных моноступенчатых вертикальных электронасосов и одного жокея-электронасоса;
• KIT FFS 11/21 S: установка состоит из одного или двух главных моноступенчатых вертикальных погружных электронасосов и одного жокея-электронасоса;
• FFBD 11/21: установка состоит из одного или двух главных поверхностных моноблочных мотопомп и одного жокея-электронасоса;
• FFBD 111:установка состоит из одной главной мотопомпы и одного главного поверхностного моноблочного электронасоса, и одного жокея-электронасоса;
