3GP 3M

ПРОМЫШЛЕННЫЕ ВОДОНАПОРНЫЕ СИСТЕМЫ

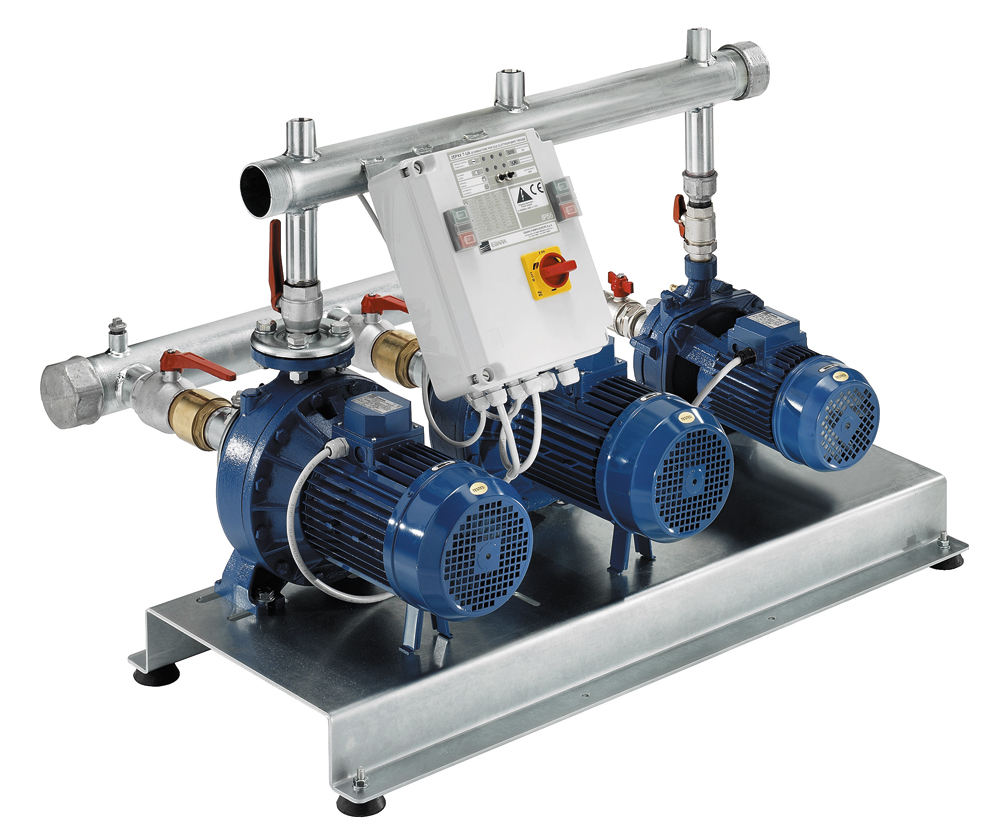

Основание и коллекторы бустерной установки выполнены из оцинкованной стали. Напорный коллектор подготовлен для установки 3 мембранных бака вертикального типа; на нем установлено 3 реле давления и манометр.
Каждый насос на всасывании укомплектован задвижкой и обратным клапаном, с возможностью соединения с воздуховодом, и другой задвижкой на выходе. Блок управления крепится на специальный кронштейн, прикрепленный к основанию.

Блок управления и предохранения промаркирован знаком СЕ.

• Комплектующие промаркированы знаками IMQ и VDE

• Вспомогательная цепь низкого напряжения

• Включение и выключение двигателей управляется тремя

реле давления

• Возможно соединение с поплавками или реле минимального давления, во избежание работы без воды на всасывании

• Имеется устройство, изменяющее порядок включения

основных насосов при каждом запуске

- Трехфазное питание 400 В, 50 Гц

• Ппуск:

- прямой для мощностей до 7,5 кВт

- по схеме "звезда-треугольник" для мощностей выше 7,5 кВт

• Плавкие предохранители силовой цепи

• Плавкие предохранители вспомогательной цепи

• Класс электробезопасности IP 55

• Общий рубильник линии с блокировкой дверцы

• Выключатели авто - 0 - руч. для каждого насоса

• Перезапуск тепловой защиты

• Индикаторная лампа:

- наличие сети

- работа двигателя

- сигнализация уровня воды

- защита двигателя

• Возможность вывода сигнализации

• По заказу могут быть использованы блоки управления специальной версии



Расход или утечка воды в системе при остановленных насосах

приводит к понижению давления с последующим замыканием контакта реле давления с более высокой настройкой, что

определяет запуск первого электронасоса. Если расход воды

превышает производительность насоса, давление продолжает понижаться до замыкания контакта второго реле давления и возможного третьего реле давления и запуска другого или других двух основных насосов. Прекращение или сокращение

расхода воды приводит к повышению давления в системе с размыканием контактов реле давления и последовательной остановке насосов. Смена порядка включения двух двигателей сокращает число часовых запусков отдельных насосов и обеспечивает их равномерное использование. Подсоединение к блоку управления поплавка или реле минимального давления (как в случае подачи воды из резервуара первичного сбора, так и из водопровода) помогает избежать наиболее распространенной неисправности электронасосов: отсутствие воды на всасывании.



Характеристики насоса смотрите в технической спецификации к изделию СЕРИЯ 3
