3GPE 3M

3GPE 3M

ПРОМЫШЛЕННЫЕ ВОДОНАПОРНЫЕ СИСТЕМЫ

ТИПОВОЕ ПРИМЕНЕНИЕ

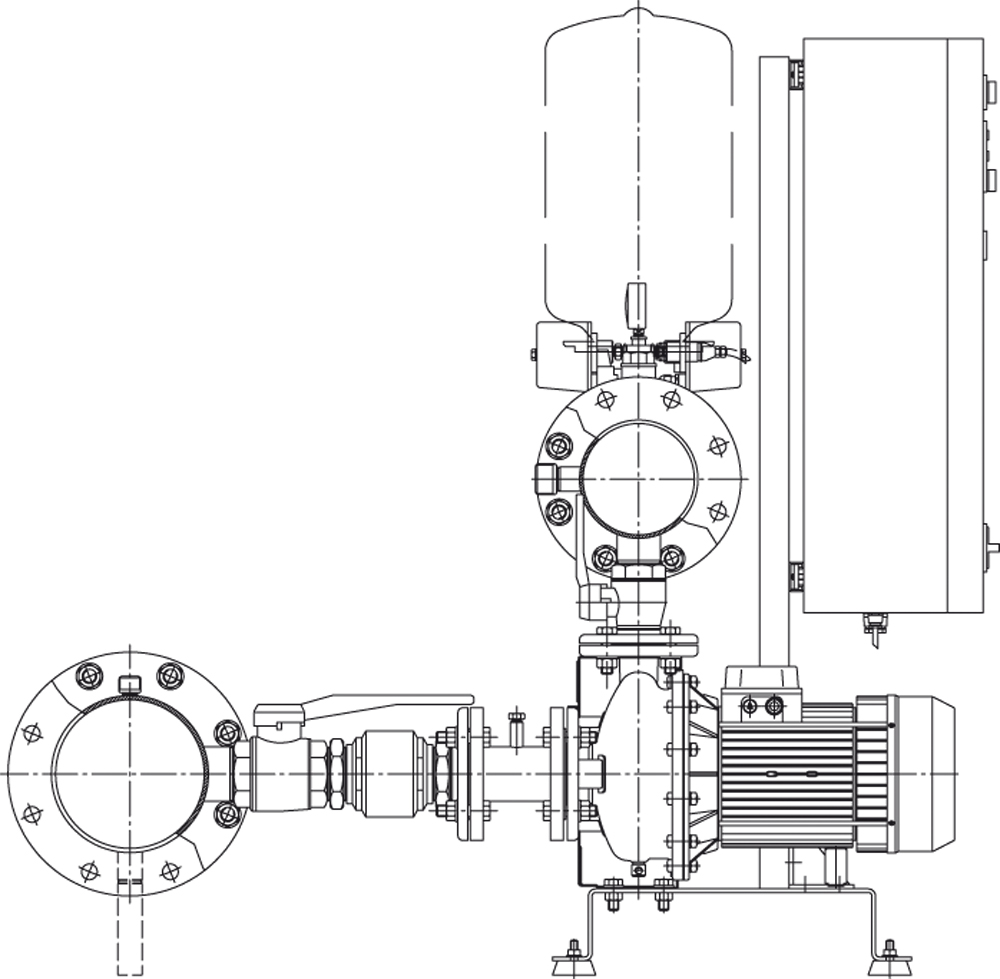

Основание и коллекторы бустерной установки выполнены из оцинкованной стали. Напорный коллектор подготовлен для установки 3 мембранных бака вертикального типа; на нем установлено 3 реле давления и манометр.                                                            Каждый насос на всасывании укомплектован задвижкой и обратным клапаном, с возможностью соединения с воздуховодом, и другой задвижкой на выходе. Блок управления крепится на специальный кронштейн, прикрепленный к основанию.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Блок управляет насосом 1 с варьируемой скоростью и автоматически запускает другие насосы, обеспечивая регулировку давления в системе с постоянными значениями.
Эта особенность позволяет повысить уровень комфорта,
сократить эксплуатационные расходы и максимально сократить объем резервуаров предварительной нагрузки воздуха
Типовое применение водонапорных групп серии GPE с
блоками управления:
• Водоснабжение водопроводных сетей, жилых домов, школ, гостиниц, больниц и т.п.
• Водоснабжение различных промышленных объектов
• Орошение садов, парков и спортивных полей

ПРИНЦИП РАБОТЫ
• Работа с устройством контроля давления PRESSURE-CONTROLLER: бустерная установка включается по команде датчика давления и работает в зависимости от контроля скорости, осуществляемого частотным преобразователем насоса 1, поддерживая постоянное давление в системе
• Выбор режима работы каждого насоса в АВТОМАТИЧЕСКОМ, РУЧНОМ или с ОТКЛЮЧЕННЫМ насосом
• Защита двигателей насосов от перегрузки, отсутствия
фазы, перенапряжения, низкого напряжения
• Защита от работы без воды
• Защита частотного преобразователя от сбоя фазы, перенапряжения, низкого напряжения, неисправности заземления, перегрева помещения
• Работа насоса 1 со скоростью, варьируемой частотным преобразователем; автоматический запуск при помощи электромеханических контакторов других насосов
• Автоматическое переключение каждые 24 часа порядка запуска
насосов, запитанных электромеханическими контакторами.
