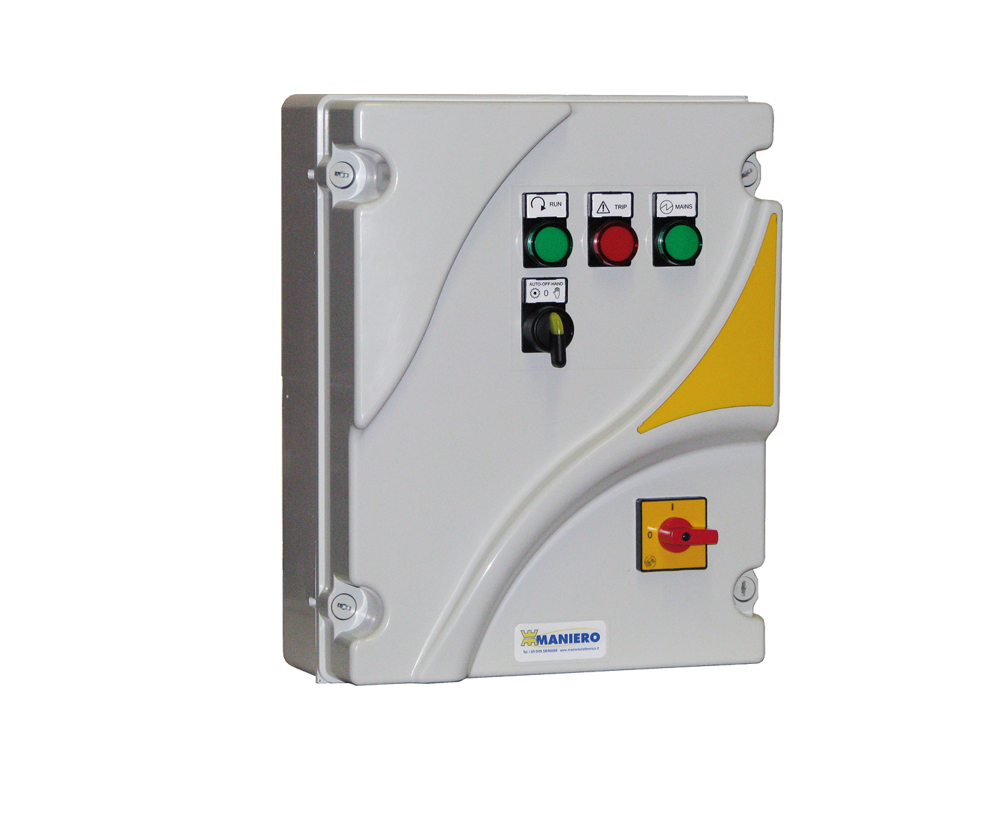

QM1 SERIES

ЛЕКТРОМЕХАНИЧЕСКИЕ БЛОКИ УПРАВЛЕНИЯ 1 ОДНОФАЗНЫМ
ЭЛЕКТРОНАСОСОМ 230 В С ТЕПЛОВОЙ ЗАЩИТОЙ ЭЛЕКТРОНАСОСОМ 230 В С ТЕПЛОВОЙ ЗАЩИТОЙ
ДЛЯ СТОЧНЫХ ВОД ДЛЯ СТОЧНЫХ ВОД

Электромеханический однофазный блок управления одним Электромеханический однофазный блок управления одним
электронасосом. электронасосом.

ТЕХНИЧЕСКИЕ ДАННЫЕ
• Электропитание 50/60 Гц 230 В ±10%; • Электропитание 50/60 Гц 230 В ±10%;
• Общий рубильник с блокировкой дверцы; • Общий рубильник с блокировкой дверцы;
• Трансформатор для питания вспомогательных цепей; • Трансформатор для питания вспомогательных цепей;
• Контактор; • Контактор;
• Класс электробезопасности IP55 • Класс электробезопасности IP55

ВВОДЫ
• 4 ввода низкого напряжения для: • 4 ввода низкого напряжения для:
• аварийной остановки SL/SP STOP (например, поплавковый выключатель для защиты от сухого хода), срабатывающей как в АВТОМАТИЧЕСКОМ, так и в РУЧНОМ режиме; • аварийной остановки SL/SP STOP (например, поплавковый выключатель для защиты от сухого хода), срабатывающей как в АВТОМАТИЧЕСКОМ, так и в РУЧНОМ режиме;
• пуска и остановки в режиме SL/SP 1 (например, поплавковый выключатель, применяемый для включения); • пуска и остановки в режиме SL/SP 1 (например, поплавковый выключатель, применяемый для включения);
• сигнализации максимального уровня SL/SP MAX; • сигнализации максимального уровня SL/SP MAX;
• блокировки двигателя при срабатывании теплового датчика • блокировки двигателя при срабатывании теплового датчика

УПРАВЛЕНИЯ И СИГНАЛИЗАЦИИ
• Переключатель для выбора режимов АВТОМАТИЧЕСКИЙ - ВЫКЛЮЧЕН - РУЧНОЙ; • Переключатель для выбора режимов АВТОМАТИЧЕСКИЙ - ВЫКЛЮЧЕН - РУЧНОЙ;
• 3 индикаторных лампы для оповещения: • 3 индикаторных лампы для оповещения:
- Наличия электропитания - Наличия электропитания
- Работа электронасоса - Работа электронасоса
- Срабатывание защиты - Срабатывание защиты

СИГНАЛИЗАЦИИ И ЗАЩИТА
• Тепловое реле защиты от отсутствия фазы, взводимое изнутри; • Тепловое реле защиты от отсутствия фазы, взводимое изнутри;
• Плавкие предохранители двигателя; • Плавкие предохранители двигателя;
• Плавкие предохранители вспомогательных цепей. • Плавкие предохранители вспомогательных цепей.
• Вывод сигнализации 24 В перем. т., активируемый срабатыванием защиты перегрузки или максимального уровня. • Вывод сигнализации 24 В перем. т., активируемый срабатыванием защиты перегрузки или максимального уровня.
• Блокировка двигателя при срабатывании теплового датчика • Блокировка двигателя при срабатывании теплового датчика

УСЛОВИЯ ЭКСПЛУАТАЦИИ
• Температура окружающей среды -5 / +40 °C; • Температура окружающей среды -5 / +40 °C;
• Относительная влажность 50% при максимальной температуре • Относительная влажность 50% при максимальной температуре
40°C 40°C

ПРИМЕЧАНИЯ
- Значение мощности указано в качестве примера. Для правильного - Значение мощности указано в качестве примера. Для правильного
выбора блока управления удостоверьтесь, что потребление тока выбора блока управления удостоверьтесь, что потребление тока
в Амперах двигателя находится в пределах двух значений рабочего тока блока управления. в Амперах двигателя находится в пределах двух значений рабочего тока блока управления.
- Шкаф выполнен из термопластикового материала (Р). - Шкаф выполнен из термопластикового материала (Р).
- Предварительно готов к установке пускового конденсатора. - Предварительно готов к установке пускового конденсатора.
