QS2 SERIES

БЛОКИ УПРАВЛЕНИЯ 2 ТРЕХФАЗНЫМИ ЭЛЕКТРОНАСОСАМИ С ПУСКОМ ПО СХЕМЕ "ЗВЕЗДА-ТРЕУГОЛЬНИК" И ТЕПЛОВОЙ ЗАЩИТОЙ

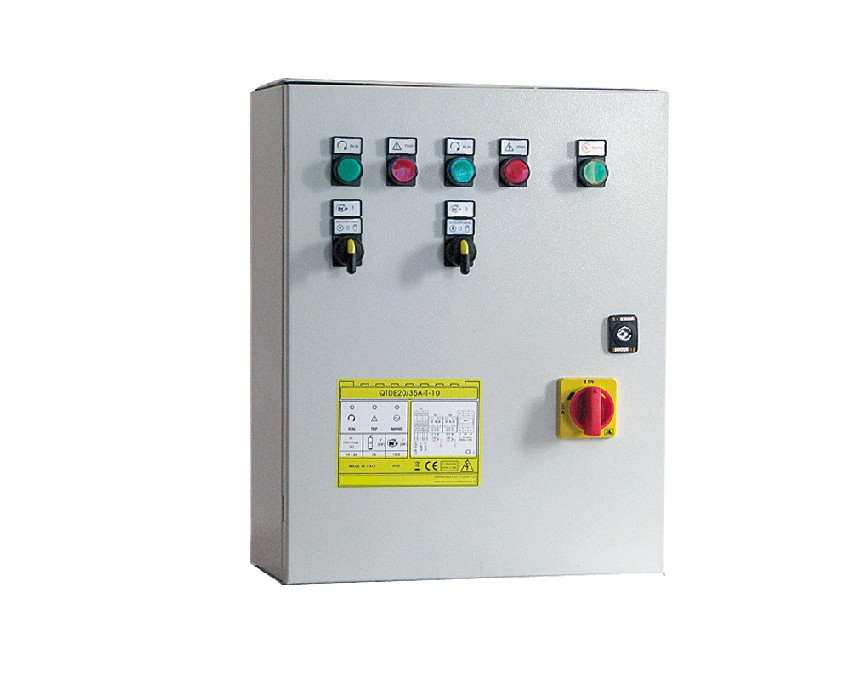

Электромеханический блок для управления двумя трехфазными электронасосами. Электромеханический блок для управления двумя трехфазными электронасосами.

ТЕХНИЧЕСКИЕ ДАННЫЕ
• Электропитание 3~ 50/60 Гц 400 В ±10%; • Электропитание 3~ 50/60 Гц 400 В ±10%;
• Общий рубильник с блокировкой дверцы; • Общий рубильник с блокировкой дверцы;
• Трансформатор для питания вспомогательных цепей; • Трансформатор для питания вспомогательных цепей;
• Контактор для каждого насоса; • Контактор для каждого насоса;
• Реле времени с регулируемой выдержкой переключения со звезды на треугольник (0,1 ÷ 600 сек) для каждого насоса; • Реле времени с регулируемой выдержкой переключения со звезды на треугольник (0,1 ÷ 600 сек) для каждого насоса;
- Устройство смены чередования включения насосов; - Устройство смены чередования включения насосов;
- Класс электробезопасности IP55. - Класс электробезопасности IP55.

ВВОДЫ
• 6 вводов низкого напряжения для: • 6 вводов низкого напряжения для:
- аварийной остановки SL/SP STOP (например, поплавковый выключатель для защиты от сухого хода), срабатывающей как в - аварийной остановки SL/SP STOP (например, поплавковый выключатель для защиты от сухого хода), срабатывающей как в
АВТОМАТИЧЕСКОМ, так и в РУЧНОМ режиме; АВТОМАТИЧЕСКОМ, так и в РУЧНОМ режиме;
- пуска и остановки в режиме SL/SP 1 и 2 (например, поплавковый выключатель для управления); - пуска и остановки в режиме SL/SP 1 и 2 (например, поплавковый выключатель для управления);
- сигнализации в случае достижения максимального уровня воды SL/SP MAX; - сигнализации в случае достижения максимального уровня воды SL/SP MAX;
- блокировки двигателя при срабатывании теплового датчика - блокировки двигателя при срабатывании теплового датчика

УПРАВЛЕНИЯ И СИГНАЛИЗАЦИИ
• Переключатель для выбора режимов АВТОМАТИЧЕСКИЙ - ВЫКЛЮЧЕН - РУЧНОЙ для каждого двигателя; • Переключатель для выбора режимов АВТОМАТИЧЕСКИЙ - ВЫКЛЮЧЕН - РУЧНОЙ для каждого двигателя;
• 5 индикаторных ламп для сигнализации: • 5 индикаторных ламп для сигнализации:
- Наличия электропитания; - Наличия электропитания;
- Работы электронасоса 1 или 2; - Работы электронасоса 1 или 2;
- Срабатывания защиты двигателя 1 или 2. - Срабатывания защиты двигателя 1 или 2.

СИГНАЛИЗАЦИИ И ЗАЩИТЫ
• Термореле, чувствительное к отсутствию фазы, взводимое изнутри для каждого насоса; • Термореле, чувствительное к отсутствию фазы, взводимое изнутри для каждого насоса;
• Плавкие предохранители двигателя для каждого двигателя; • Плавкие предохранители двигателя для каждого двигателя;
• Плавкие предохранители вспомогательных контуров; • Плавкие предохранители вспомогательных контуров;
• Вывод сигнализации 24 В перем. т., активируемый срабатыванием • Вывод сигнализации 24 В перем. т., активируемый срабатыванием
защиты от перегрузки или максимального уровня. защиты от перегрузки или максимального уровня.
• Блокировка двигателя при срабатывании теплового датчика • Блокировка двигателя при срабатывании теплового датчика

УСЛОВИЯ ЭКСПЛУАТАЦИИ
• Температура окружающей среды -5 / +40 °C; • Температура окружающей среды -5 / +40 °C;
• Относительная влажность 50% при максимальной температуре • Относительная влажность 50% при максимальной температуре
40°C 40°C

ПРИМЕЧАНИЯ
• Для правильного выбора блока управления удостоверьтесь, что потребление тока в Амперах двигателя находится в пределах двух значений рабочего тока блока управления. Значения рабочего тока • Для правильного выбора блока управления удостоверьтесь, что потребление тока в Амперах двигателя находится в пределах двух значений рабочего тока блока управления. Значения рабочего тока
и мощности, указанные в таблице, относятся к каждому отдельному и мощности, указанные в таблице, относятся к каждому отдельному
двигателю двигателю
• Металлический шкаф (М) для всех размеров. • Металлический шкаф (М) для всех размеров.
