QT3 SERIES

БЛОКИ УПРАВЛЕНИЯ 3 ТРЕХФАЗНЫМИ ЭЛЕКТРОНАСОСАМИ
ПРЯМОЙ ПУСК С ТЕПЛОВОЙ ЗАЩИТОЙ ПРЯМОЙ ПУСК С ТЕПЛОВОЙ ЗАЩИТОЙ
ДЛЯ СТОЧНЫХ ВОД ДЛЯ СТОЧНЫХ ВОД

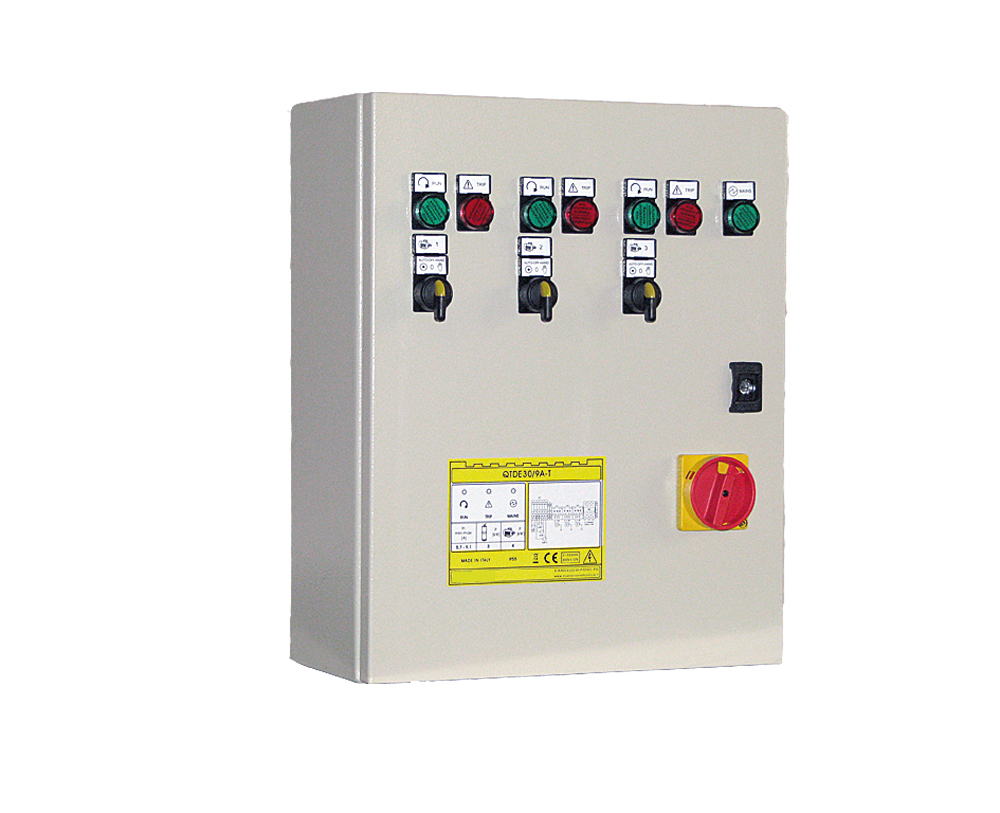

Электромеханический трехфазный блок предназначен для управления тремя погружными электронасосами. Электромеханический трехфазный блок предназначен для управления тремя погружными электронасосами.

ТЕХНИЧЕСКИЕ ДАННЫЕ
• Электропитание 3~ 50/60 Гц 400 В ±10%; • Электропитание 3~ 50/60 Гц 400 В ±10%;
• Общий рубильник с блокировкой дверцы; • Общий рубильник с блокировкой дверцы;
• Трансформатор для питания вспомогательных цепей; • Трансформатор для питания вспомогательных цепей;
• Контактор для каждого насоса; • Контактор для каждого насоса;
• Устройство для чередования включения насосов; • Устройство для чередования включения насосов;
• Класс электробезопасности IP55 • Класс электробезопасности IP55

ВВОДЫ
• 8 вводов низкого напряжения для: • 8 вводов низкого напряжения для:
- аварийной остановки SL/SP STOP (например, поплавковый выключатель для защиты от сухого хода), срабатывающей как в АВТОМАТИЧЕСКОМ, так и в РУЧНОМ режиме; - аварийной остановки SL/SP STOP (например, поплавковый выключатель для защиты от сухого хода), срабатывающей как в АВТОМАТИЧЕСКОМ, так и в РУЧНОМ режиме;
- пуска и остановки в режиме SL/SP 1 ÷ 3 (например, - пуска и остановки в режиме SL/SP 1 ÷ 3 (например,
поплавковый выключатель применен для включения). поплавковый выключатель применен для включения).
- сигнализации максимального уровня SL/SP MAX; - сигнализации максимального уровня SL/SP MAX;
- Блокировка двигателя при срабатывании теплового датчика - Блокировка двигателя при срабатывании теплового датчика

УПРАВЛЕНИЯ И СИГНАЛИЗАЦИИ
• Переключатель для выбора режимов АВТОМАТИЧЕСКИЙ - ВЫКЛЮЧЕН - РУЧНОЙ для каждого двигателя • Переключатель для выбора режимов АВТОМАТИЧЕСКИЙ - ВЫКЛЮЧЕН - РУЧНОЙ для каждого двигателя
• 7 индикаторных ламп для сигнализации: • 7 индикаторных ламп для сигнализации:
- Наличия электропитания; - Наличия электропитания;
- Электронасос 1 ÷ 3 в работе; - Электронасос 1 ÷ 3 в работе;
- Сработала защита двигателя 1 ÷ 3. - Сработала защита двигателя 1 ÷ 3.

СИГНАЛИЗАЦИИ И ЗАЩИТА
• Тепловое реле защиты от отсутствия фазы, восстанавливаемое изнутри для каждого насоса; • Тепловое реле защиты от отсутствия фазы, восстанавливаемое изнутри для каждого насоса;
• Плавкие предохранители двигателя для каждого двигателя; • Плавкие предохранители двигателя для каждого двигателя;
• Плавкие предохранители вспомогательных цепей. • Плавкие предохранители вспомогательных цепей.
• Вывод сигнализации 24 В перем. т., активируемый срабатыванием • Вывод сигнализации 24 В перем. т., активируемый срабатыванием
защиты от перегрузки или максимального уровня. защиты от перегрузки или максимального уровня.
• Блокировка двигателя при срабатывании теплового датчика • Блокировка двигателя при срабатывании теплового датчика

УСЛОВИЯ ЭКСПЛУАТАЦИИ
• Температура окружающей среды -5 / +40 °C; • Температура окружающей среды -5 / +40 °C;
- Относительная влажность 50% при максимальной температуре - Относительная влажность 50% при максимальной температуре
40°C. 40°C.

ПРИМЕЧАНИЯ
• Значение мощности указано в качестве примера. Для правильного • Значение мощности указано в качестве примера. Для правильного
выбора блока управления удостоверьтесь, что потребление тока выбора блока управления удостоверьтесь, что потребление тока
в Амперах двигателя находится в пределах двух значений рабочего тока блока управления. Значения рабочего тока и мощности, указанные в таблице, относятся к отдельному двигателю. в Амперах двигателя находится в пределах двух значений рабочего тока блока управления. Значения рабочего тока и мощности, указанные в таблице, относятся к отдельному двигателю.
• Металлический шкаф (М) для всех размеров. • Металлический шкаф (М) для всех размеров.
