МОДУЛЬ ЧАСТОТНОГО УПРАВЛЕНИЯ ПОВЕРХНОСТНЫМИ НАСОСАМИ

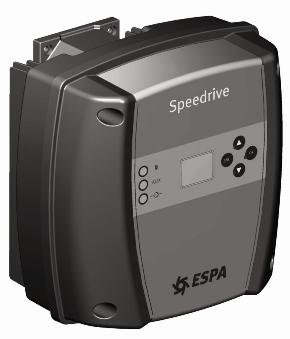

Speedrive - модуль частотного управления поверхностными насосами, специально разработанный компанией ESPA для регулирования скоростей вращения валов трехфазных электродвигателей насосов. За счёт использования инновационных технологий достигается значительная экономия потребляемая насосами электроэнергии. Частотное регулирование позволяет обеспечить мягкий запуск насоса, а плавное увеличение и уменьшение скорости вращения вала электродвигателя обеспечивает стабильное давление в широком диапазоне значений возможного расхода воды в системе. Speedrive - модуль частотного управления поверхностными насосами, специально разработанный компанией ESPA для регулирования скоростей вращения валов трехфазных электродвигателей насосов. За счёт использования инновационных технологий достигается значительная экономия потребляемая насосами электроэнергии. Частотное регулирование позволяет обеспечить мягкий запуск насоса, а плавное увеличение и уменьшение скорости вращения вала электродвигателя обеспечивает стабильное давление в широком диапазоне значений возможного расхода воды в системе.

Функции преобразователя позволяют:
-установить требуемое давление в системе; -установить требуемое давление в системе;
-обеспечить комплексную защиту как электродвигателей насосов от перепадов напряжения в сети, превышения силы тока, обрыва и/или неправильного чередования фаз, подключения фазы на ноль,так и гидравлической части насоса от "сухого хода", а также системы в целом в случае прорыва трубопроводов; -обеспечить комплексную защиту как электродвигателей насосов от перепадов напряжения в сети, превышения силы тока, обрыва и/или неправильного чередования фаз, подключения фазы на ноль,так и гидравлической части насоса от "сухого хода", а также системы в целом в случае прорыва трубопроводов;
-осуществлять периодический перезапуск насоса при срабатывании защиты. -осуществлять периодический перезапуск насоса при срабатывании защиты.
Speedrive устанавливается непосредственно на клеммной коробке электродвигателя насоса, охлаждаясь при работе потоком воздуха от вентилятора электродвигателя. Speedrive устанавливается непосредственно на клеммной коробке электродвигателя насоса, охлаждаясь при работе потоком воздуха от вентилятора электродвигателя.
Логика работы Speedrive предусматривает совместную работу нескольких преобразователей в группе (до 4-х) при их применении в качестве автоматики в установках повышения давления. Логика работы Speedrive предусматривает совместную работу нескольких преобразователей в группе (до 4-х) при их применении в качестве автоматики в установках повышения давления.
SPEEDRIVE обеспечивает согласованную работу блоков управления ELV (до 3-х) при их совместной коммутации в установках повышения давления. Блоки ELV осуществляют запуск и остановку насосов, не регулируя при этом скорость вращения валов электродвигателей. SPEEDRIVE обеспечивает согласованную работу блоков управления ELV (до 3-х) при их совместной коммутации в установках повышения давления. Блоки ELV осуществляют запуск и остановку насосов, не регулируя при этом скорость вращения валов электродвигателей.



Технические данные Speedrive М2 Speedrive Т2 / Т3
Питание блока однофазное: 1~230B ± 10% трёхфазное: 3~400B ± 10%
Напряжение на выходе трёхфазное: 3~230B трёхфазное: 3~400B
Ток двигателя, max 7A 6A / 9А
Мощность двигателя, Р2 до1,5 кВт до 2,2 кВт / до 4 кВт
Частота 50/60 Гц
Степень защиты IP 55
Охлаждение за счёт вентилятора электродвигателя насоса
Температура окружающего воздуха, max 4-35оС
Комплектация два адаптора для присоединения к клеммной коробке
Принадлежности
Датчик давления 4 -20 mA, 0 - 10 bar

Технические данные Speedrive М2 Speedrive Т2 / Т3 Питание блока однофазное: 1~230B ± 10% трёхфазное: 3~400B ± 10% Напряжение на выходе трёхфазное: 3~230B трёхфазное: 3~400B Ток двигателя, max 7A 6A / 9А Мощность двигателя, Р2 до1,5 кВт до 2,2 кВт / до 4 кВт Частота 50/60 Гц Степень защиты IP 55 Охлаждение за счёт вентилятора электродвигателя насоса Температура окружающего воздуха, max 4-35 оС С Комплектация два адаптора для присоединения к клеммной коробке Принадлежности
Датчик давления 4 -20 mA, 0 - 10 bar
