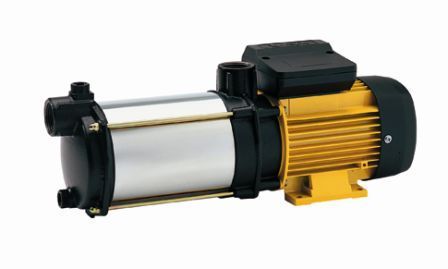

ГОРИЗОНТАЛЬНЫЕ ЦЕНТРОБЕЖНЫЕ МНОГОСТУПЕНЧАТЫЕ НАСОСЫ
Для подачи чистой воды, не содержащей механических примесей и длинноволокнистых включений.
Использование для орошения, полива, водоснабжения, в системах охлаждения, в установках повышения давления.
| Технические данные | Prisma 15 | Prisma 25 | Prisma 35N | Prisma 45N | |||
|---|---|---|---|---|---|---|---|
| Подача, max | 3,9 м3/час | 7,2 м3/час | 9,3 м3/час | 15 м3/час | |||
| Напор, max | 53 м | 57 м | 84 м | 62 м | |||
| Потребляемая мощность, Р1 | от 0,45 до 0,95 кВт | от 0,85 до 1,7 кВт | от 1,4 до 2,7 кВт | от 1,7 до 2,8 кВт | |||
| Высота всасывания | до 9 м с обратным клапаном | ||||||
| Исполнение по току: напряжение / частота | однофазное: 1~220240В / 50Гц для насосов с маркировкой М и MN трехфазное: 3~380420В / 50Гц для насосов без маркировки М и MN | ||||||
| Номинальные обороты двигателя | 2900 об/мин | ||||||
| Степень защиты / класс изоляции | IP 44 / F | ||||||
| Режим работы мотора | S1 | ||||||
| Встроенная тепловая защита | во всех однофазных насосах | ||||||
| Уровень шума dB, max | 56 | 58 | 59 | 60 | |||
| Охлаждение мотора | внешнее за счет вентилятора | ||||||
| Температура перекачиваемой жидкости / окружающего воздуха, max | 35°С / 40°С | ||||||
| Давление, выдерживаемое корпусом, max | 6 bar | 6 bar | 10 bar | 10 bar | |||
| Материалы | |||||||
| Корпуса насоса | нерж. сталь AISI 304 | ||||||
| Корпус двигателя | алюминий L2521 | ||||||
| Рабочие колеса | нерж. сталь AISI 304 | ||||||
| Диффузоры | армированный Noryl | ||||||
| Вал | нерж. сталь AISI 420 | ||||||
| Тип уплотнения вала, материалы | торцевое, графитостеатитовое | ||||||
| Патрубки | чугун | ||||||
| Дополнительное оборудование | PROTEC (раздел Принадлежности) | ||||||
| Допустимое давление на входе, max | |||||
|---|---|---|---|---|---|
| PRISMA 15 2 | 3,8 bar | PRISMA 25 4 | 1,5 bar | PRISMA 45 3 | 6,2 bar |
| PRISMA 15 3 | 2,7 bar | PRISMA 25 5 | 0,4 bar | PRISMA 45 4 | 5 bar |
| PRISMA 15 4 | 1,6 bar | PRISMA 35 3 | 5,7 bar | PRISMA 45 5 | 3,8 bar |
| PRISMA 15 5 | 0,7 bar | PRISMA 35 4 | 4,4 bar | ||
| PRISMA 25 2 | 3,7 bar | PRISMA 35 5 | 3 bar | ||
| PRISMA 25 3 | 2,5 bar | PRISMA 35 6 | 1,6 bar | ||

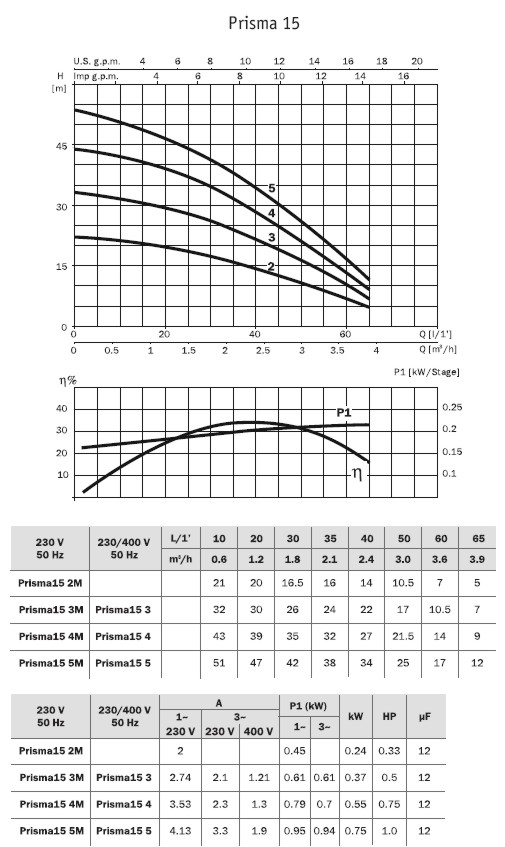

Техн. информация
