PRISMA 25

PRISMA 25

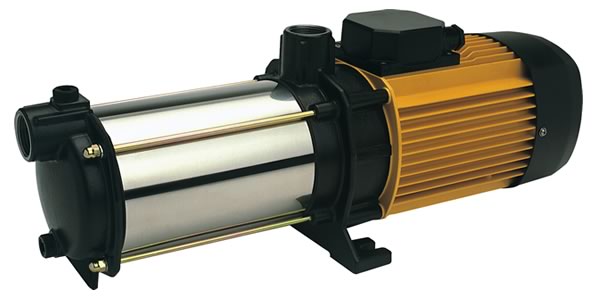

ГОРИЗОНТАЛЬНЫЕ ЦЕНТРОБЕЖНЫЕ МНОГОСТУПЕНЧАТЫЕ НАСОСЫ

Для подачи чистой воды, не содержащей механических примесей и длинноволокнистых включений.

Использование для орошения, полива, водоснабжения, в системах охлаждения, в установках повышения давления.



Технические данные Prisma 15 Prisma 25 Prisma 35N Prisma 45N

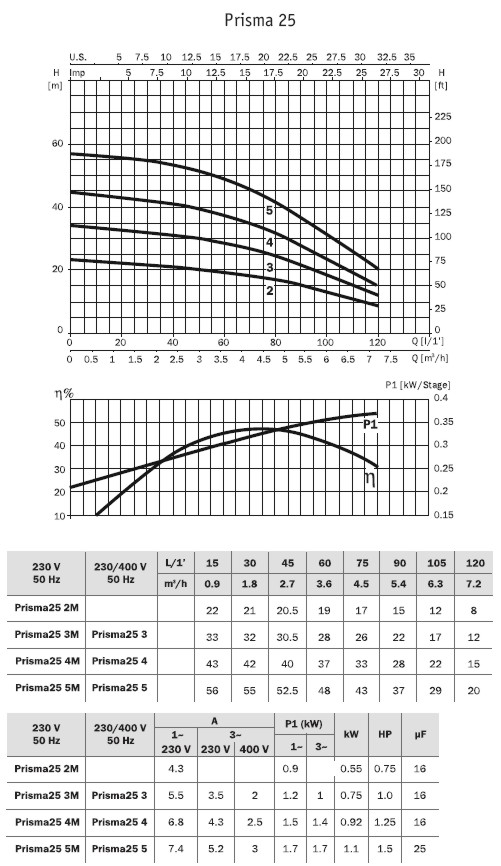

Подача, max 3,9 м3/час 7,2 м3/час 9,3 м3/час 15 м3/час
Напор, max 53 м 57 м 84 м 62 м
Потребляемая мощность, Р1 от 0,45 до 0,95 кВт от 0,85 до 1,7 кВт от 1,4 до 2,7 кВт от 1,7 до 2,8 кВт
Высота всасывания до 9 м с обратным клапаном
Исполнение по току: напряжение / частота однофазное: 1~220240В / 50Гц для насосов с маркировкой М и MN трехфазное: 3~380420В / 50Гц для насосов без маркировки М и MN
Номинальные обороты двигателя 2900 об/мин
Степень защиты / класс изоляции IP 44 / F
Режим работы мотора S1
Встроенная тепловая защита во всех однофазных насосах
Уровень шума dB, max 56 58 59 60
Охлаждение мотора внешнее за счет вентилятора
Температура перекачиваемой жидкости / окружающего воздуха, max 35°С / 40°С
Давление, выдерживаемое корпусом, max 6 bar 6 bar 10 bar 10 bar

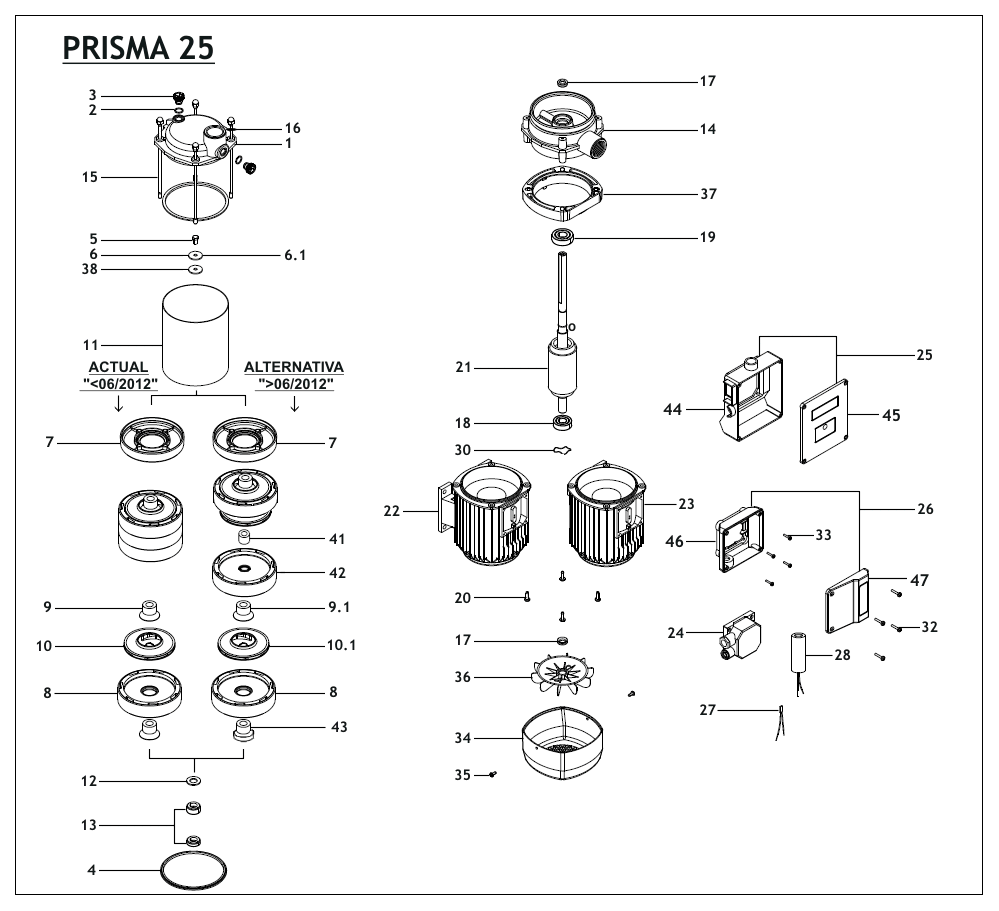

Материалы
Корпуса насоса нерж. сталь AISI 304
Корпус двигателя алюминий L2521
Рабочие колеса нерж. сталь AISI 304
Диффузоры армированный Noryl
Вал нерж. сталь AISI 420
Тип уплотнения вала, материалы торцевое, графитостеатитовое
Патрубки чугун
Дополнительное оборудование PROTEC (раздел Принадлежности)





Допустимое давление на входе, max
PRISMA 15 2 3,8 bar PRISMA 25 4 1,5 bar PRISMA 45 3 6,2 bar
PRISMA 15 3 2,7 bar PRISMA 25 5 0,4 bar PRISMA 45 4 5 bar
PRISMA 15 4 1,6 bar PRISMA 35 3 5,7 bar PRISMA 45 5 3,8 bar
PRISMA 15 5 0,7 bar PRISMA 35 4 4,4 bar
PRISMA 25 2 3,7 bar PRISMA 35 5 3 bar
PRISMA 25 3 2,5 bar PRISMA 35 6 1,6 bar
