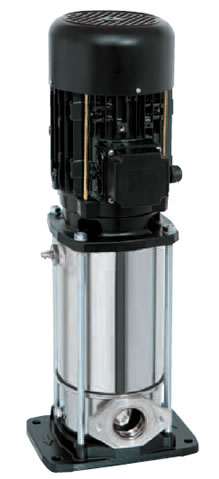

MULTINOX 45

MULTINOX 45

ВЕРТИКАЛЬНЫЕ ЦЕНТРОБЕЖНЫЕ МНОГОСТУПЕНЧАТЫЕ НАСОСЫ

Серия выполнена из нержавеющей стали

Предназначены для подачи чистых жидкостей без абразивных и длинноволокнистых включений.

Используются в системах повышения давления, пожаротушения, городского бытового водоснабжения, промышленных и циркуляционных системах.

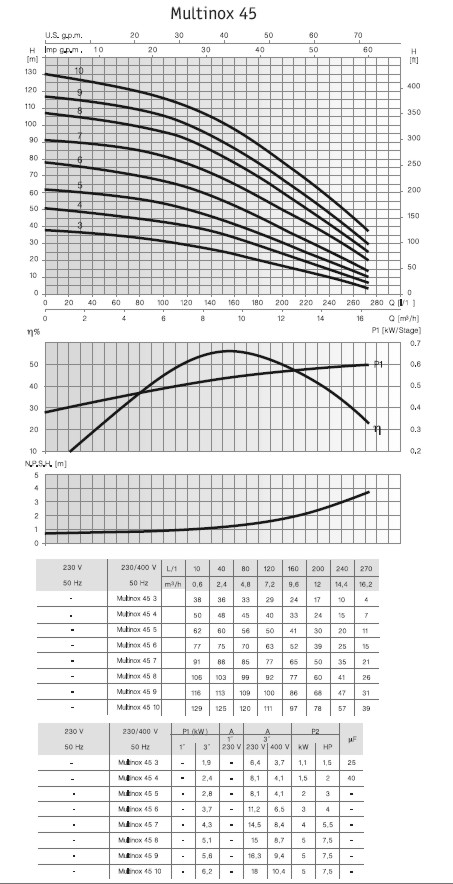

Технические данные Multinox 35 Multinox 45 Multinox 55
Подача, max 10,2 м3/час 16,2 м3/час 21 м3/час
Напор, max 14 м0 130 м 123 м
Потребляемая мощность, Р1 от 1,4 до 4,6 кВт от 1,9 до 6,2 кВт от 2,2 до 6,2 кВт
Исполнение по току: Напряжение / частота однофазное: 1~220240В / 50Гц для насосов с маркировкой М трехфазное: 3~380420В / 50Гц для насосов без маркировки М
Номинальные обороты двигателя 2800 об/мин
Степень защиты / класс изоляции IP 55 / F
Режим работы мотора S1
Встроенная тепловая защита в однофазных насосах
Охлаждение мотора внешнее за счет вентилятора
Температура перекачиваемой жидкости / окружающего воздуха, max 35°С / 50°С
Давление, выдерживаемое корпусом, max 16 bar
Материалы
Корпуса насоса нерж. сталь AISI 304
Основание насоса чугун
Корпус двигателя алюминий L2521
Клапан для спуска воздуха нерж. сталь AISI 303
Гидравлическая часть нерж. сталь AISI 304
Рабочие колеса
Диффузоры армированный стекловолокном полипропилен
Вал нерж. сталь AISI 303
Тип уплотнения вала, материалы торцевое, графит / карбид кремния
Дополнительное оборудование PROTEC (раздел Принадлежности)
Фланцы
Всасывающий и напорный нерж. сталь AISI 304
Ответные фланцы*
Исполнения ответных фланцев*
Овального исполнения Ду 1 1/2", PN 6 к серии Multinox 35,45 моделей 3,4,5,6
Стандартного исполнения Ду 40 мм, PN 16 к серии Multinox 35,45 моделей 7,8,9,10
Стандартного исполнения Ду 50 мм, PN 16 Multinox 55 на всю серию



Допустимое давление на входе, max
Multinox 35 3 11,7 bar Multinox 45 3 12,1 bar Multinox 55 3 12 bar
Multinox 35 4 10,3 bar Multinox 45 4 10,6 bar Multinox 55 4 10,5 bar
Multinox 35 5 8,8 bar Multinox 45 5 9,5 bar Multinox 55 5 9 bar
Multinox 35 6 7,5 bar Multinox 45 6 8,2 bar Multinox 55 6 7,9 bar
Multinox 35 7 6,2 bar Multinox 45 7 9,8 bar Multinox 55 7 6,3 bar
Multinox 35 8 4,4 bar Multinox 45 8 5,3 bar Multinox 55 8 4,7 bar
Multinox 35 9 3,2 bar Multinox 45 9 4,2 bar Multinox 55 9 3,7 bar
Multinox 35 10 1,6 bar Multinox 45 10 3 bar
