УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Например КМ80-50-200а-55-Е У3.1. ТУ3631-146-05747979-2000, где:
К – консольный;
М – моноблочный;
80 – диаметр входного патрубка, мм;
50 – диаметр выходного патрубка, мм;
200 – номинальный диаметр рабочего колеса, мм;
а - индекс обточки рабочего колеса:
а, б, в - уменьшенный диаметр рабочего колеса,
м, л - увеличенный диаметр рабочего колеса;
55 – тип уплотнения :
5 - одинарное торцовое уплотнение со вспомогательной манжетой,
55 - двойное торцовое сильфонное уплотнение,
без шифра - двойное торцовое уплотнение 2Т28,
Е – индекс насоса, предназначенного для эксплуатации во взрыво- и пожароопасных производствах по ГОСТ 31839-2012;
У3.1 - климатическое исполнение и категория размещения.
НАЗНАЧЕНИЕ

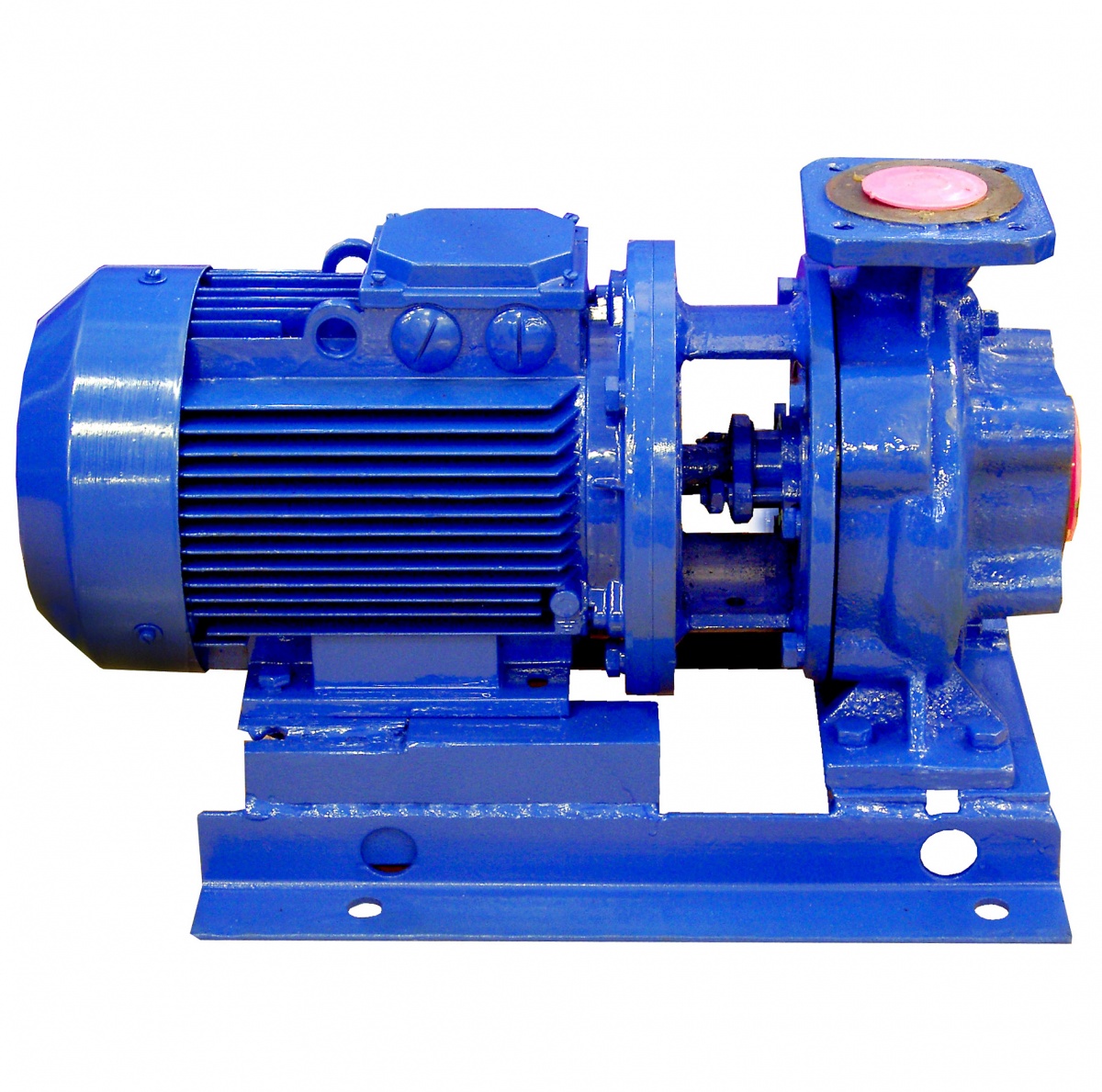

Электронасосы центробежные, консольные, моноблочные типа КМ предназначены для перекачивания нефтепродуктов вязкостью до 10-4 м2/с (100 сСт), температурой от 253К до 358К (от минус 20°С до плюс 85°С), с содержанием твердых включений не более 0,2% по массе и размером не более 0,2 мм.
Электронасосы КМ относятся к изделиям общего назначения вид I (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1 (от минус 100С до плюс 40 0С) по ГОСТ 15150-69.
Электронасосы соответствуют требованиям ТР ТС 010/2011, ТР ТС012/2011 и предназначены для установки во взрывоопасных и пожароопасных помещениях. Взрывозащищенное оборудование - группа II, уровень взрывозащиты Gb- «высокий», температурный класс – Т4 (135 °С) по ГОСТ 30852.0-2002 и ГОСТ 30852.5-2002, вид взрывозащиты «с» - защита конструкционной безопасностью по ГОСТ 31441.1-2011, ГОСТ 31441.5-2011, ГОСТ 31438.1-2011. Электронасосы допускаются для работы на взрывоопасных производствах категории IIА, IIВ и группам взрывоопасности Т1, Т2, Т3 по ГОСТ 30852.19-2002. Классы взрывоопасных зон 1,2 ГОСТ 30852.9 и класса В-1а по ПУЭ (издание седьмое).
