Назначение.

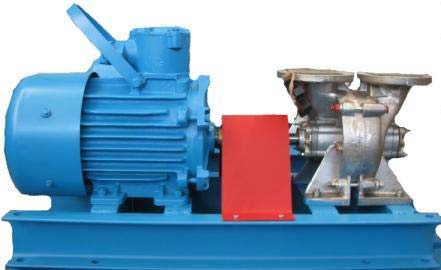

Агрегат электронасосный типа АСВН-80А-Е предназначен для перекачивания чистых (без механических примесей) нефтепродуктов: бензина, керосина, дизельного топлива. Агрегат изготавливается на базе вихревого самовсасывающего одноступенчатого насоса типа 1СВН-80А.
Климатическое исполнение агрегата - У, категория размещения - 2 ГОСТ 15150-69.
Технические характеристики
| Параметры | Значения |
| Подача насоса, м3/ч | 38 |
| Напор, м | 26 |
| Частота вращения, с-1 (об/мин) | 24 (1450) |
| Допускаемый кавитационный запас, м, не более | 4,5 |
| Высота самовсасывания, м, не менее | 6,5 |
| Время самовсасывания, с | 120 |
| Утечка через каждое торцовое уплотнение, см3/ч, не более | 30 |
| Мощность электродвигателя, кВт | 11(15) |
| Коэффициент полезного действия, %, не менее | 33 |
| Масса агрегата, кг | 260 |
| Габаритные размеры, мм | 1010х402х585 |

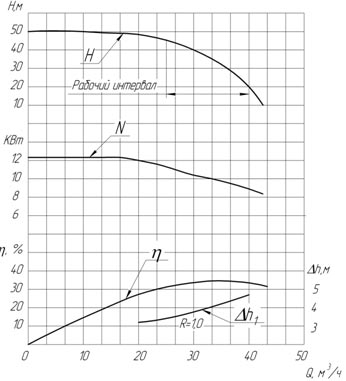

Рабочая характеристика агрегата электронасосного АСВН-80А-Е
Примечание. Параметры получены при испытании на воде с плотностью p = 1000 кг/м3, при частоте вращения 1450об/мин.
