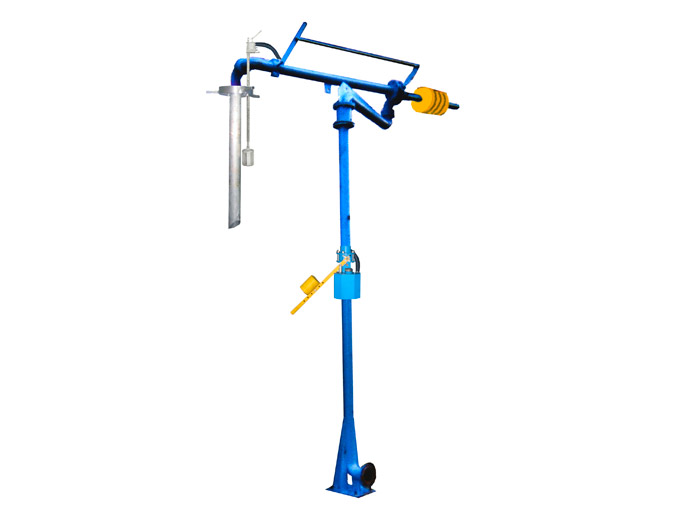

Устройство АСН-100А предназначено для верхнего налива нефти и нефтепродуктов в автомобильные цистерны.
Особенности
- Двухрядные шарниры обеспечивают легкое перемещение устройства без перекосов при длительной эксплуатации.
- Система автоматического прекращения налива:
— автономная- не требует для работы дополнительных источников энергии;
— при достижении продуктом в цистерне уровня, заданного датчиком, автоматически закрывается заслонка — прекращается налив и исключает перелив;
— обеспечивает прекращение налива без гидроудара;
— датчик уровня фиксируется зажимом на устройстве в любом необходимом положении по высоте. Это необходимо для установки предельного уровня налива в автоцистернах различных типов;
— при необходимости позволяет прекратить налив вручную- рукояткой заслонки или втулкой в верхней части датчика уровня. - Ручная заслонка позволяет контролировать налив непосредственно с автоцистерны.
Техническая характеристика
| Наименование показателя | Значение |
|---|---|
| Диаметр условного прохода, мм | 100 |
| Зона действия, м | 3,6 |
| Условное давление, МПа (кгс/см2), не более | 1,0 (10) |
| Расчетная пропускная способность, м3/час, не более | 150 |
| Усилие при управлении устройством в пределах рабочей зоны, Н (кгс), не более | 50 (5,0) |
| Назначенный срок службы, лет, не менее | 10 |
| Обслуживающий персонал, чел | 1 |
| Габаритные размеры в сложенном положении, мм, не более: | |
| высота | 4380 |
| длина | 3100 |
| ширина | 800 |
| Масса, кг, не более | 255 |
